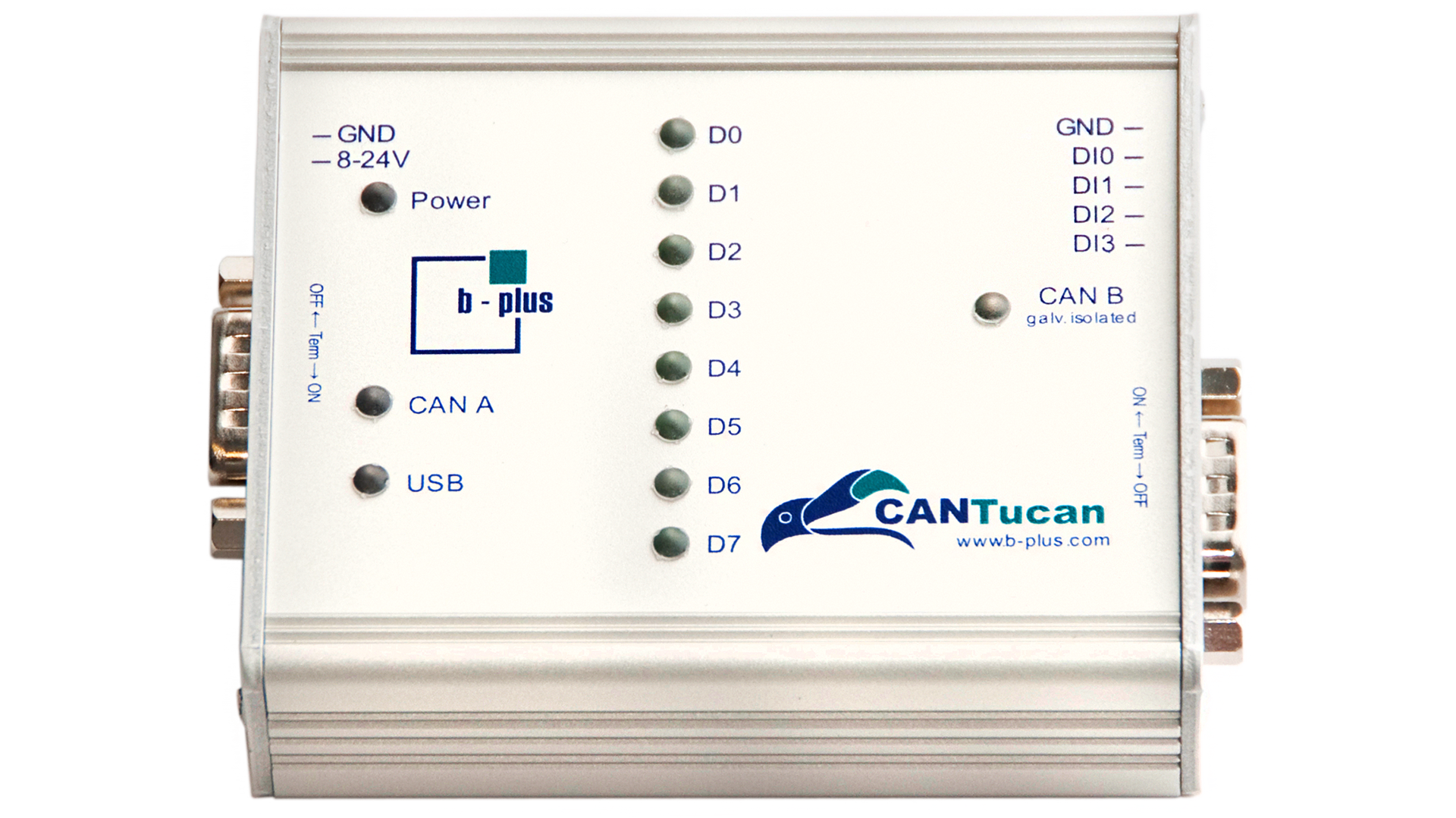

CANTucan

CAN Gateway und Restbussimulator


CANTucan ist ein kostengünstiges, multifunktionales Werkzeug für die Entwicklung von CAN Netzwerken und Steuergeräten, designed für den Einsatz im Entwicklungs-, Test- und Diagnose-Umfeld von Kommunikationsnetzen in Automobil, Nutzfahrzeug und Labor. CANTucan läuft nach der Konfiguration autark und kann ohne PC verwendet werden.

  • Restbussimulation: Konfigurierbare Restbussimulation auf Basis eigener Definitionen oder eines DBC-Files
  • Signalgateway: Vollständiges Rerouting der Botschaften auf Signalebene
  • Botschaftsgateway: Botschaftsbasiertes Echtzeit-routing
  • Intelligent wire: Intelligente Echtzeit-Botschafts-Manipulation
  • Stand-Alone Betrieb: Nach der Konfiguration arbeitet CANTucan komplett autark und startet die Konfiguration automatisch

    • Ein multifunktionales Entwicklungswerkzeug für CAN

      • Schnell und einfach zu nutzen durch komplett toolgestützte Konfiguration
      • Stand-Alone Betrieb ohne Host PC
      • DBC Import oder eigene Netzwerkdefinitionen
      • Kleinste Dimensionen und robustes Gehäuse für Einsatz im Automobilen Umfeld
      • Manipulation bis auf Signalebene
      • Verschiedene Betriebsmodi für intelligente Echtzeit-Botschaftsmanipulation und/oder Rekonstruktion mit Restbussimulation
      • Komplett toolgestützte Parametrierung für hohe Flexibilität und schnelle Ergebnisse
      • Botschaftskonfiguration mittels DBC-File oder durch manuelle Eingabe der Identifier
      • Geringer Bauraumverbrauch und robustes Aluminiumgehäuse
      • ECU konforme Firm- und Hardwarearchitektur
      • Geräteüberwachung (Externer watchdog, Gerätetemperatur und Onboard-Spannung über eine CAN-Botschaft)

      Main Module

      • CPU: XC2287 16Bit CPU @ 66 MHz
      • RAM/Flash: intern 768kByte FLASH, extern 512kByte SRAM, extern 2MByte FLASH
      • Abmessungen Box: 24(h) x 69(w) x 93(l) mm
      • Stromversorgung: 8 bis 24 V DC; max. ca. 5 W Leistungsaufnahme
      • Temperaturbereich: Typisch -20°C bis +85°C
      • Erweiterungsslot: Steckverbinder für kundenspezifische Module
      • CAN Baud rate: Frei konfigurierbar von 125kBaud bis 1MBaud
      • USB: USB2.0, 3MBit

      Interfaces

      • 2x CAN (2x als D-SUB , 1x galv. getrennt)
      • 8 Digital-Out (routed to 8 LEDs)
      • 4 Digital-In (plug connector -weak high against GND)
      • USB für die Konfiguration
    • NameBestellnummerBeschreibung
      CANTucan SGTR 2.xB10251-C2C-002-0101with I/O module & 2nd CAN, features: restbus simulation, message & signal gateway, with I/O based manipulation and indication, dbc based and manual message configuration, incl. 1 minor feature update
