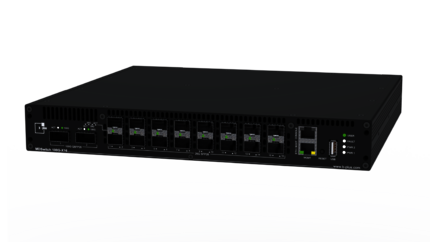

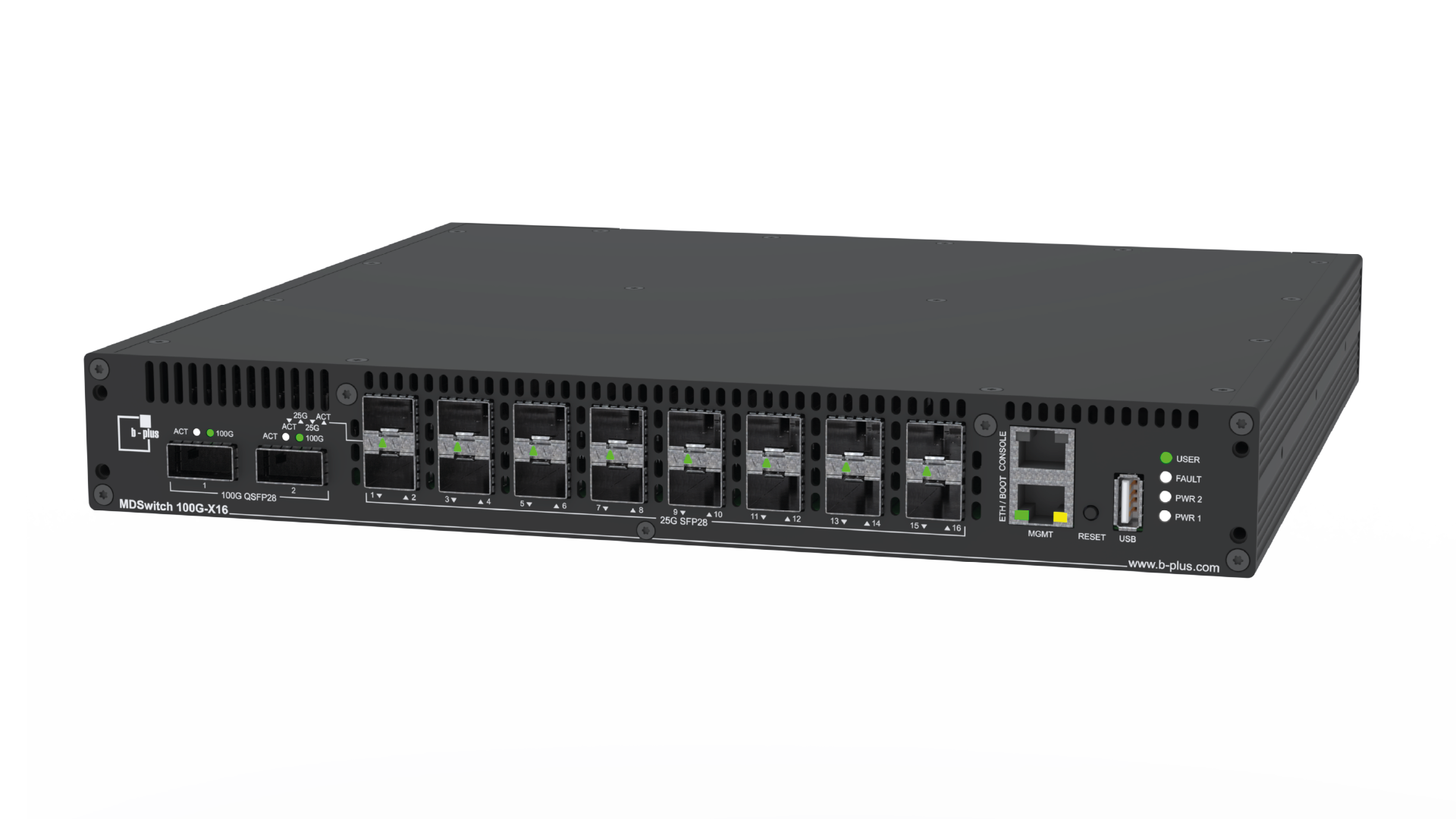

Der MDSwitch 100G-X16 vereint Automotive-Grade-Robustheit, hochdichte 25G-/100G-Konnektivität sowie IEEE 1588v2 PTP- und gPTP-Synchronisation. Er wurde speziell für anspruchsvolle Entwicklungs- und Validierungsaufgaben in der Automobilindustrie entwickelt und ermöglicht eine zuverlässige, präzise zeitlich synchronisierte Vernetzung für Fahrzeugtests und Prüfstände. Typische Anwendungsbereiche sind die Datenerfassung für ADAS- und autonome Fahrsysteme, HIL-/SIL-Simulationsplattformen sowie Labor- und Test-Racks. So liefert der Switch die Leistung und Genauigkeit, die moderne Mobilitätsanwendungen der nächsten Generation erfordern.
Warum für MDSwitch 100G-X16 entscheiden?
Key Features
Der MDSwitch 100G-X16 wurde speziell für Entwicklungs- und Validierungsumgebungen in der Automobilindustrie entwickelt, die eine robuste Ethernet-Konnektivität und präzise Zeitsynchronisation erfordern. Typische Einsatzbereiche sind Fahrzeugtests, die Datenerfassung für ADAS und autonomes Fahren, HIL-/SIL-Simulationsplattformen sowie Labor- und Test-Racks.

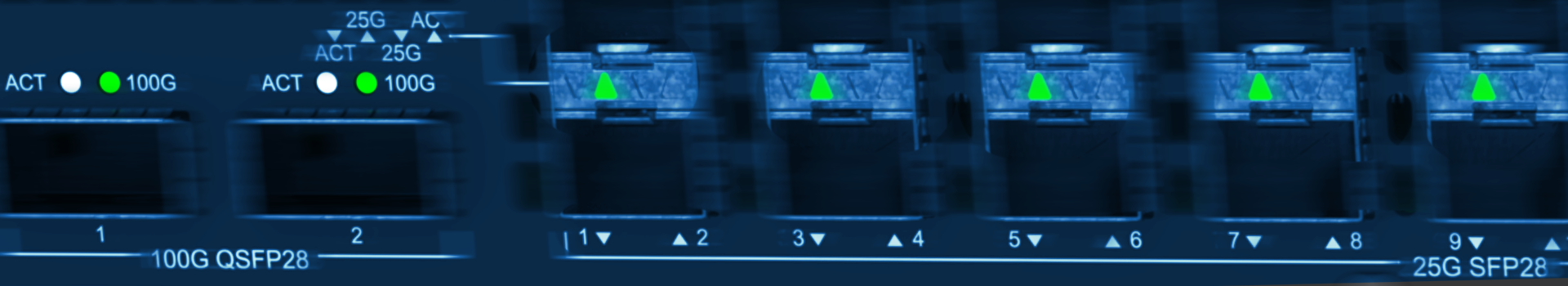

Der MDSwitch 100G-X16 ist mit 16 × 25G-SFP28-Ports und 2 × 100G-QSFP28-Ports ausgestattet. Die Schnittstellen sind abwärtskompatibel zu 10G- und 1G-SFP-Modulen und ermöglichen so eine flexible Integration in bestehende Ethernet-basierte Mess-, Test- und Validierungsumgebungen.
Für synchronisierte Mess- und Validierungsnetzwerke unterstützt der MDSwitch 100G-X16 IEEE 1588-2008 / PTPv2 mit Hardware-Zeitstempelung. Zu den unterstützten Zeitfunktionen gehören Two-Step Ordinary Clock, Boundary Clock, IPv4-/Layer-2-Multicast, End-to-End- (E2E) und Peer-to-Peer-Verzögerungsmessung (P2P) sowie die Profile 802.1AS, AES67, G.8275.1, SMPTE und Default.
Der MDSwitch 100G-X16 ist für den Einsatz in anspruchsvollen Automotive- und Industrie-Testumgebungen konzipiert. Er unterstützt einen Umgebungstemperaturbereich von -40 °C bis +70 °C und ist mit einem 12 VDC-Stromeingang ausgestattet. Sein schwarz eloxiertes Aluminiumgehäuse mit M4-Montagepunkten sowie die kompakten Abmessungen ermöglichen eine einfache Integration in Fahrzeugaufbauten, Prüfstände und Labor-Racks.
Technische Angaben
MDSwitch 100G-X16
|
|
|---|---|
Field of Application |
Ruggedized design with automotive-grade connectors and 12 VDC wide-range power input |
25G Ethernet Ports |
16 × 25G SFP28 ports |
100G Ethernet Ports |
2 × 100G QSFP28 ports |
Backward Compatibility |
Backward compatible with 10G and 1G SFP |
Precision Time Synchronization |
IEEE 1588-2008 / PTPv2 and gPTP IEEE 802.1AS with hardware timestamping for precise time alignment |
PTP-Modes |
Two-step Ordinary Clock, Boundary Clock |
PTP-Transport / Delay Mechanisms |
IPv4 / Layer 2 multicast, E2E / P2P delay |
Supported Profiles |
802.1AS, AES67, G.8275.1, SMPTE, Default profiles |
Operating Temperature |
Tested ambient operating temperature from -20 °C to +70 °C |
Power Supply |
12 VDC wide range |
Housing |
Black anodized aluminum housing with M4 mounting points and compact dimensions |
Dimensions |
320 mm W × 290 mm D × 44 mm H |
Management / Software |
Web interface Accessible via MGMT Port |
Alle Infos im Überblick
Bestellinformationen
Bestellinformation | Bestellnummer | Beschreibung |
MDSwitch 100G-X16 | B24043-MDS-005-0001 | Ethernet Switch 16 Port 10/25GbE & 100GbE RouterOS 12VDC |
