b-ISOBUS IO Gateway

Anbaugeräte ohne eigene Steuerung auf ISOBUS umrüsten

Viele Anbaugeräte verfügen über Sensoren, Schalter, Ventile oder andere Aktoren, jedoch nicht über eine eigene elektronische Steuerung für die Kommunikation mit dem Traktor. Funktionen können so nicht vom Virtual Terminal des Traktors aus bedient werden.

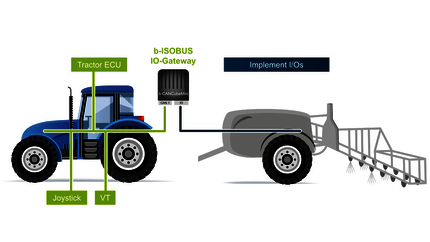

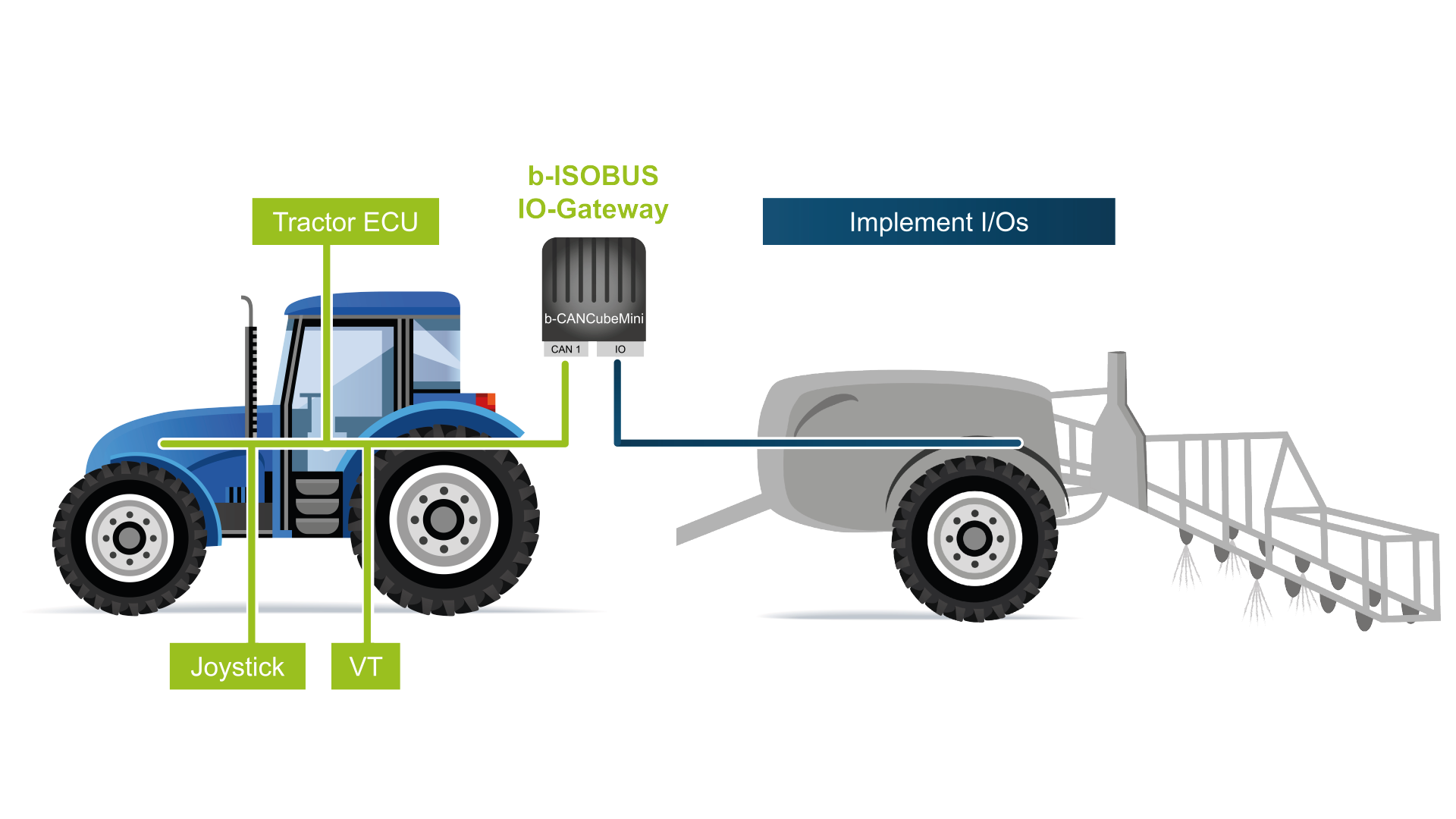

Das b-ISOBUS IO Gateway übernimmt die Verbindung zwischen den Ein- und Ausgängen des Anbaugeräts und dem ISOBUS-System des Traktors. Funktionen können auf dem ISOBUS Virtual Terminal in der Traktorkabine dargestellt und bedient werden.

Damit entsteht eine schlanke Lösung für Hersteller, die den Einstieg in die ISOBUS-Welt ohne eigene Steuerungsentwicklung realisieren möchten. Parametriert wird direkt am Terminal, ohne PC und ohne separates Konfigurationswerkzeug. Technikversierte Landwirte bauen das Gateway selbst ein.

Mit dem b-ISOBUS IO Gateway Plus steht darüber hinaus eine erweiterte Variante für Anwendungen mit höherem I/O-Bedarf und zusätzlichen Funktionsanforderungen zur Verfügung. So lässt sich die passende Lösung je nach Maschinenkonzept und Funktionsumfang auswählen.



Vom einfachen Anbaugerät bis zur komplexen Section-Control-Anwendung

Mit dem b-ISOBUS IO Gateway und dem b-ISOBUS IO Gateway Plus steht die passende Lösung für unterschiedliche Maschinenkonzepte zur Verfügung. Beide Varianten ermöglichen die direkte Integration von Sensoren, Aktoren und Bedienfunktionen in die ISOBUS-Umgebung des Traktors. Das b-ISOBUS IO Gateway Plus bietet einen erweiterten Funktionsumfang für komplexere Anbaugeräte und mehr Flexibilität in der Integration.

b-ISOBUS IO Gateway

✅ Für einfache Anbaugeräte
✅ Schalten, Messen und Bedienen über ISOBUS
✅ Optional mit Section Control

b-ISOBUS IO Gateway Plus

✅ Für komplexere Anbaugeräte
✅ Bis zu 11 Eingänge und 24 Ausgänge
✅ Standardmäßig Section Control mit bis zu 24 Teilbreiten

b-ISOBUS IO Gateway

Key Features

Robuste Hardware

Für den Einsatz unter anspruchsvollen Bedingungen in Land- und Arbeitsmaschinen ausgelegt.

Komplette ISOBUS-Integration in einem Gerät

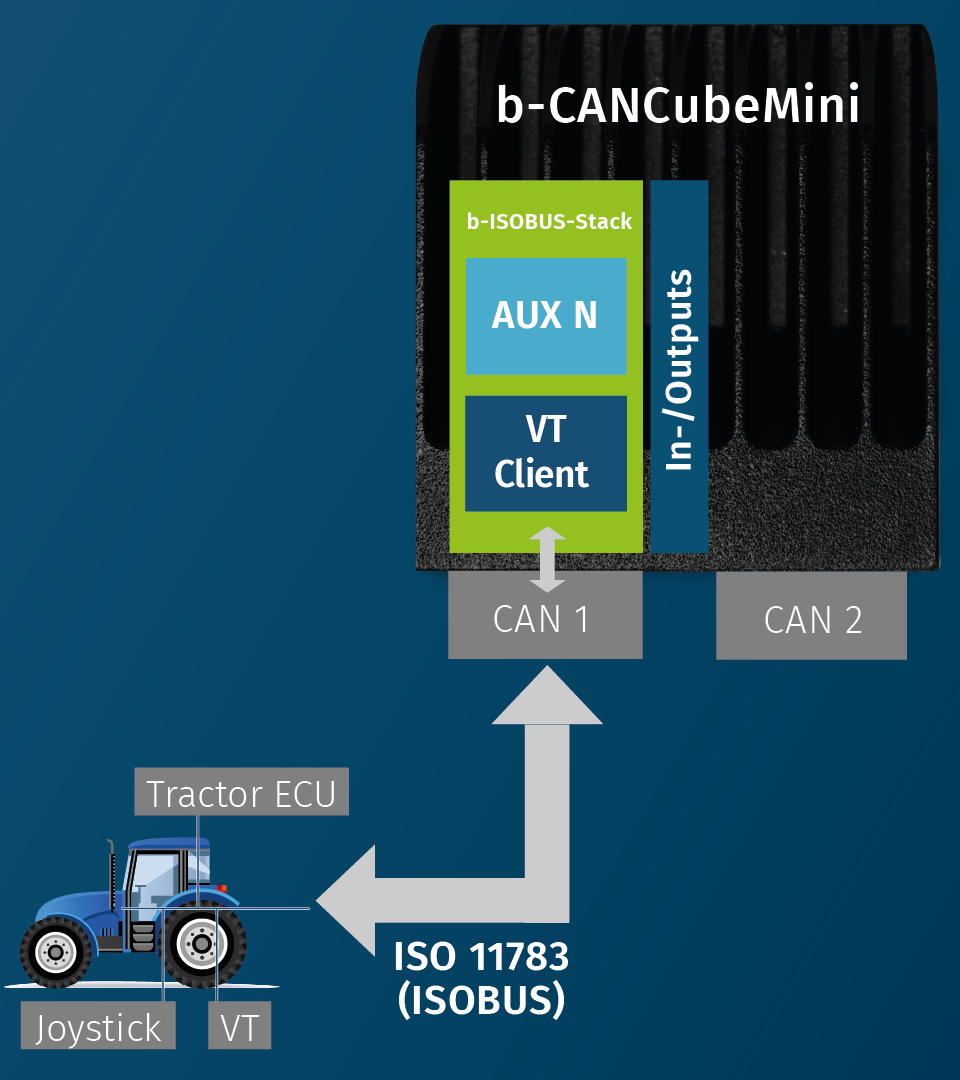

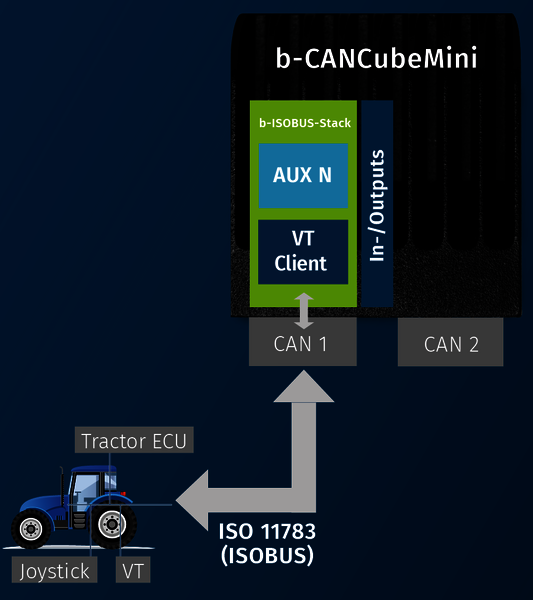

ISOBUS VT, AUX-N und Task Controller sind integriert. Anbaugeräte lassen sich schnell in bestehende ISOBUS-Architekturen einbinden und direkt über das Terminal in der Kabine bedienen.

Parametrierung über ISOBUS VT

Das b-ISOBUS IO Gateway ermöglicht die Bedienung über das ISOBUS Virtual Terminal in der Traktorkabine. Die Eingänge und Ausgänge des Anbaugeräts können direkt am Terminal angezeigt und gesteuert werden, wobei die Konfiguration bequem über das Virtual Terminal erfolgt.

Flexibilität
  • Erweiterbar auf bis zu 11 Eingänge und 24 Ausgänge
  • Section Control mit bis zu 24 Teilbreiten

Vertriebspartner

Erwerben Sie das b-ISOBUS IO Gateway direkt bei folgenden Partnern

EMDS


b-ISOBUS AUX-N Gateway
Zum Produkt

b-ISOBUS IO Gateway
Zum Produkt

GRANIT


b-ISOBUS IO Gateway
Zum Produkt

KRAMP


b-ISOBUS IO Gateway
Zum Produkt

Prillinger


b-ISOBUS IO Gateway
Zum Produkt

b-ISOBUS IO Gateway und b-ISOBUS IO Gateway Plus

Technische Daten

b-ISOBUS IO Gateway

17753

b-ISOBUS IO Gateway Plus

17754

Zielgruppe

Einfache Anbaugeräte

Komplexere Anbaugeräte

unterstützte AUX-N Typen

Schalter

Schalter, Taster, Analog

Task Controller / Section Control

Optional

Standard

Section Control

Bis 24 Teilbreiten

Bis 24 Teilbreiten

Eingänge Master

5

5

Ausgänge Master

6

6

Erweiterungsmodule

Bis 3 Slaves

Bis 3 Slaves

Eingänge Slave

Keine

2 je Slave

Ausgänge Slave

- 6 je Slave nur als Sections nutzbar

- Ansteuerung über TC oder AUX-N (Schalter)

- 6 je Slave

- Frei konfigurierbar als Sections oder als einer der aufgeführten Ausgangstypen

- Alle Ausgänge manuell bedienbar

Eingangstypen

Digital high und low schaltend, 0-10 V, 0-32 V, 0-20 mA, Frequenz < 30 kHz

Digital high und low schaltend, 0-10 V, 0-32 V, 0-20 mA, Frequenz < 30 kHz

Ausgangstypen

Digital high und low schaltend, PWM, PWM stromgeregelt

Digital high und low schaltend, PWM, PWM stromgeregelt, H-Brücke

Zeitsteuerung Ausgänge

Nicht vorhanden

Ja

Schaltschwelle Ein- und Ausgänge

Nicht vorhanden

Schaltschwelle des Eingangs kann einen Ausgang steuern

Alarmfunktion Eingänge

Nicht vorhanden

- Es kann über die Eingänge ein Alarm ausgegeben werden

- Schaltbedingung high, low oder ab bestimmten Wert

Verknüpfung Eingänge

1 Eingang kann zum Ein- oder Ausschalten eines Ausgangs genutzt werden

2 Eingänge können durch eine "Und" Verknüpfung kombiniert werden und damit einen Ausgang einschalten

Eingänge als Teilbreiten Status verwenden

Nicht vorhanden

Die digitalen Eingänge können für Teilbreiten Aufzeichnung im TC verwendet werden.

VT Masken

1 Seite für die Anzeige von Ein- und Ausgängen

Bis zu 4 frei konfigurierbare Masken für die Anzeige von Ein- und Ausgängen

SC Maske

Nicht vorhanden

- Zusätzliche Maske für die manuelle Ansteuerung der Sections

- Zu- und Abschalten der Sections von links oder rechts per Button

- Section Hauptschalter

- Anzeige für den aktuellen Auftrags-, Section und Arbeitsstellungsstatus

SC Konfiguration

Fest vorgegeben über Ausgänge

- Ausgänge frei konfigurierbar für SC

- Separate SC Konfigurations Seite für einfache und schnelle Konfiguration

Nutzbare ISOBUS Signale

Nicht vorhanden

- Front Hubwerk Auf- und Ab

- Heck Hubwerk Auf- und Ab

get more info on the
b-ISOBUS IO Gateway
get more info on the
b-ISOBUS IO Gateway Plus

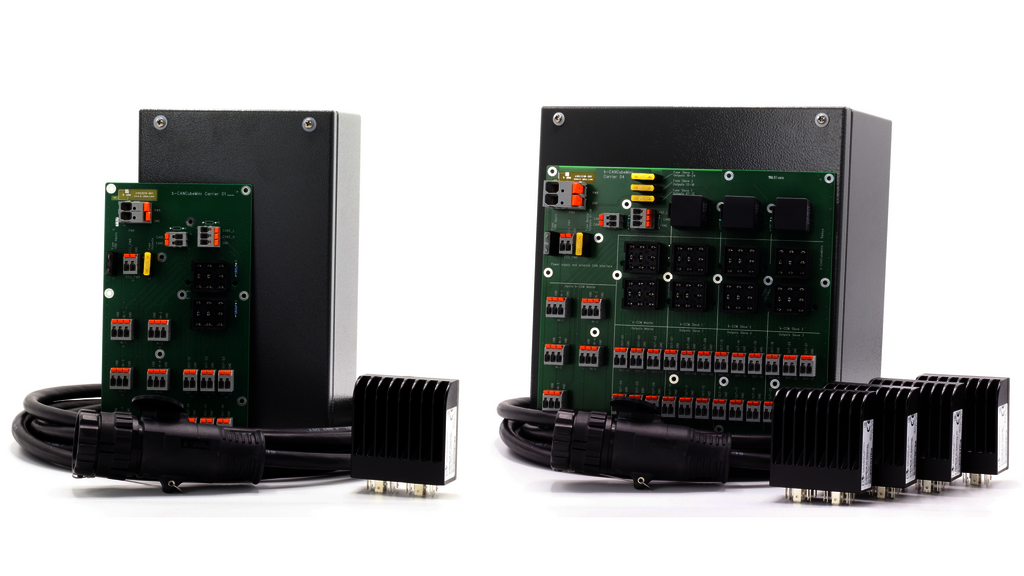

Optionales Zubehör

Flexible Erweiterungsmöglichkeiten bis zu 24 Teilbreiten





Konfiguration

Workflow

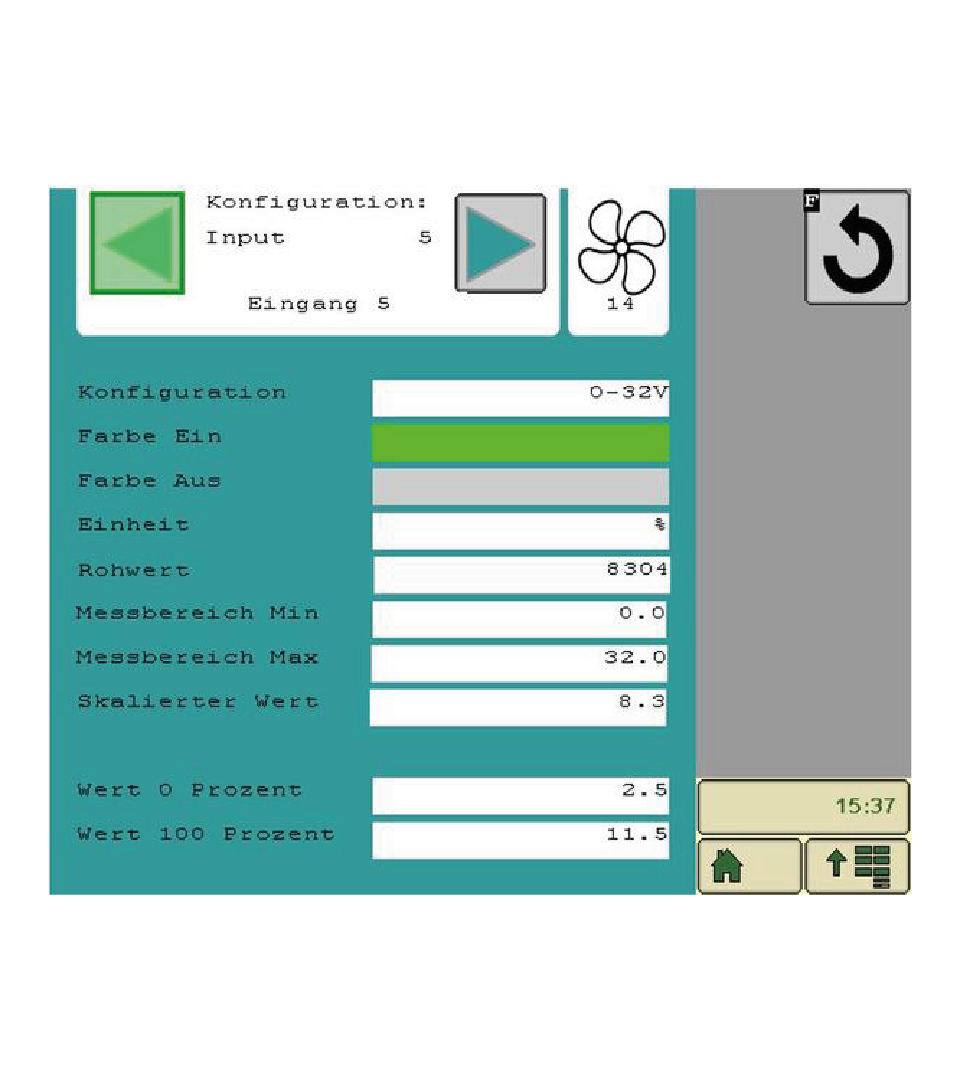

Die Konfiguration der Ein-und Ausgänge kann direkt am Terminal vorgenommen werden.

Dabei unterstützt jeder Eingang folgende Konfiguration:

  • Spannungsmessung 0-10V / 0-32V
  • Strommessung 0-20mA
  • Digital high / low schaltend
  • Frequenz <30kHz



Die Ausgänge können folgendermaßen verwendet werden:

  • PWM
  • PWM stromgesteuert
  • Digital high / low schaltend
  • H-Brücke (b-ISOBUS IO Gateway Plus)

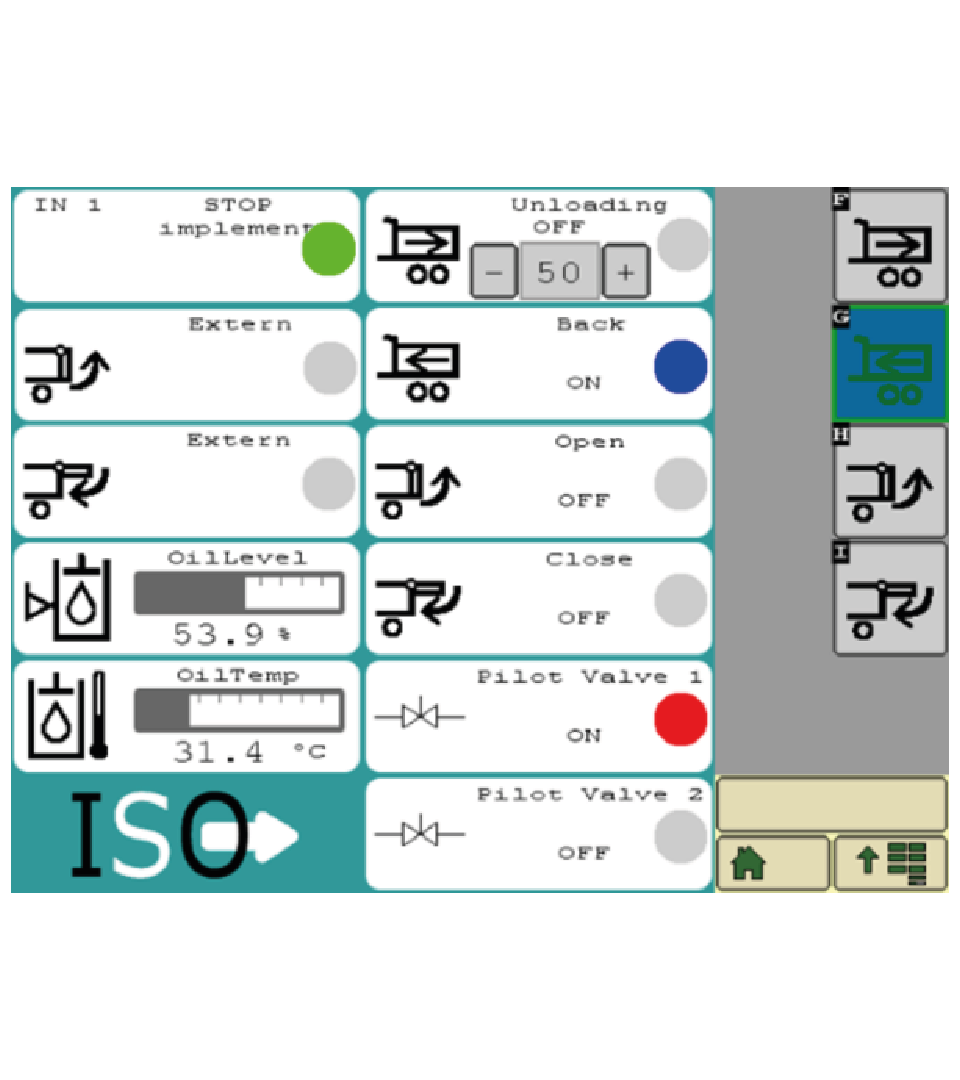

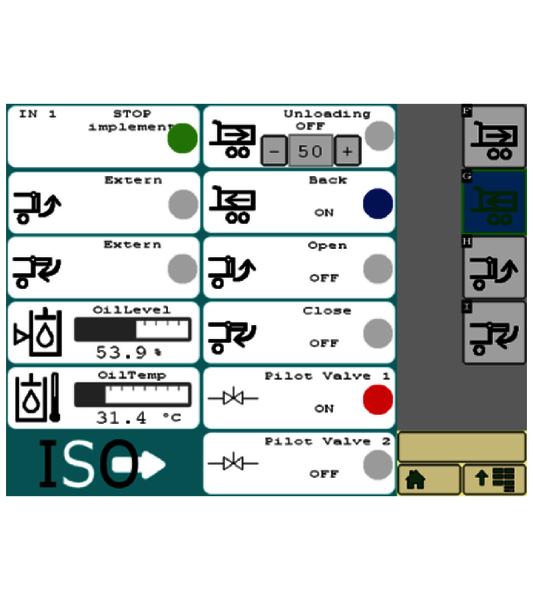

VT-Ansichten b-ISOBUS IO Gateway

VT-Ansichten b-ISOBUS IO Gateway Plus

Vervollständigen Sie Ihr Setup

Bestellinformationen

Bestellinformationen b-ISOBUS IO Gateway



Bestellinformation Bestellnummer
b-ISOBUS IO Gateway B20100-CCM-001-IGIO
b-ISOBUS IO Gateway TaskController incl. Section Control B20100-CCM-011-IGIO
b-ISOBUS IO Gateway CAN Slave B20100-CCM-001-IGSL
get more info on b-ISOBUS IO Gateway
Bestellinformationen b-ISOBUS IO Gateway Plus



Bestellinformation Bestellnummer
b-ISOBUS IO Gateway Plus VT, AUX-N, TC SC B20100-CCM-101-IGIO
b-ISOBUS IO Gateway Plus CAN Slave B20100-CCM-101-IGSL
Update von IO Gateway auf IO Gateway Plus 4002243
Update von IO Gateway TC auf IO Gateway Plus 4002244
Update von IO Gateway Slave auf IO Gateway Plus Slave 4002245
get more info on b-ISOBUS IO Gateway Plus
Bestellinformationen Zubehör



Bestellinformation Bestellnummer
b-CANCubeMini-Relaismountset B20100-CCM-000-M110
b-CANCubeMini-Railmountset B20100-CCM-000-M130
Carrierboards
(B011: 1 Gateway, B012: +1Slave, B013: +2Slaves, B014: +3Slaves)
B20100-CCM-000-B01x
Housing
(H100: for Carrier B011, H400: for Carrier B012-B014)

B20100-CCM-000-Hx00

b-CANCubeMini Carrier 01 B20100-CCM-000-B011
b-CANCubeMini Carrier 02 B20100-CCM-000-B012
b-CANCubeMini Carrier 03 B20100-CCM-000-B013
b-CANCubeMini Carrier 04 B20100-CCM-000-B014
b-CANCubeMini Housing H100 B20100-CCM-000-H100
b-CANCubeMini Housing H400 B20100-CCM-000-H400
b-ISOBUS Cable, 5m (4x0,5/2x2,5/2x6,0mm2) B12093-ISO-001-0500
b-ISOBUS Cable, 10m (4x0,5/2x2,5/2x6,0mm2) B12093-ISO-001-1000
