Engine Displays

Off-Highway Lösungen für Industriemotoren
mit EngineMonitor Anzeigegeräte

Mit den EngineMonitor Anzeigegeräten bieten wir Erweiterungstools speziell für den Einsatz an Industriemotoren mit CAN J1939 Schnittstelle. Sie ermöglichen dem Anwender, Informationen vom Motor abzurufen und Befehle direkt zu kommunizieren. Die Bedienung der Geräte ist dank der robusten Gehäuse und hohen Schutzart nicht nur direkt in der Kabine, sondern auch im Außenbereich von mobilen Maschinen möglich. Die kompakten Geräte bieten größte Flexibilität für den Benutzer. Die unterschiedlichen Software- und Gerätevarianten decken verschiedenste Anwendungsfälle ab. Kundenspezifische Anpassungen können durch das erfahrene Team realisiert werden. Durch die standardisierte J1939 Kommunikation sowie einigen Motorhersteller-abhängigen Erweiterungen sind die b-plus EngineMonitor Produkte bestens für alle gängigen Industriemotoren wie CAT®, Cummins®, DEUTZ®, FPT/Iveco®, HATZ Diesel®, Perkins®, MAN®, Scania®, Volvo Penta®, uvm. geeignet.

Maximale Flexibilität für Industriemotoren

Key Features

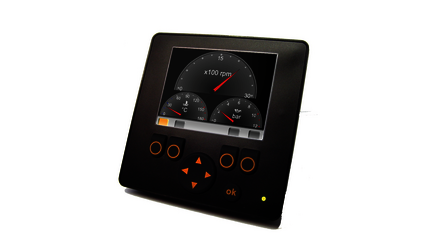

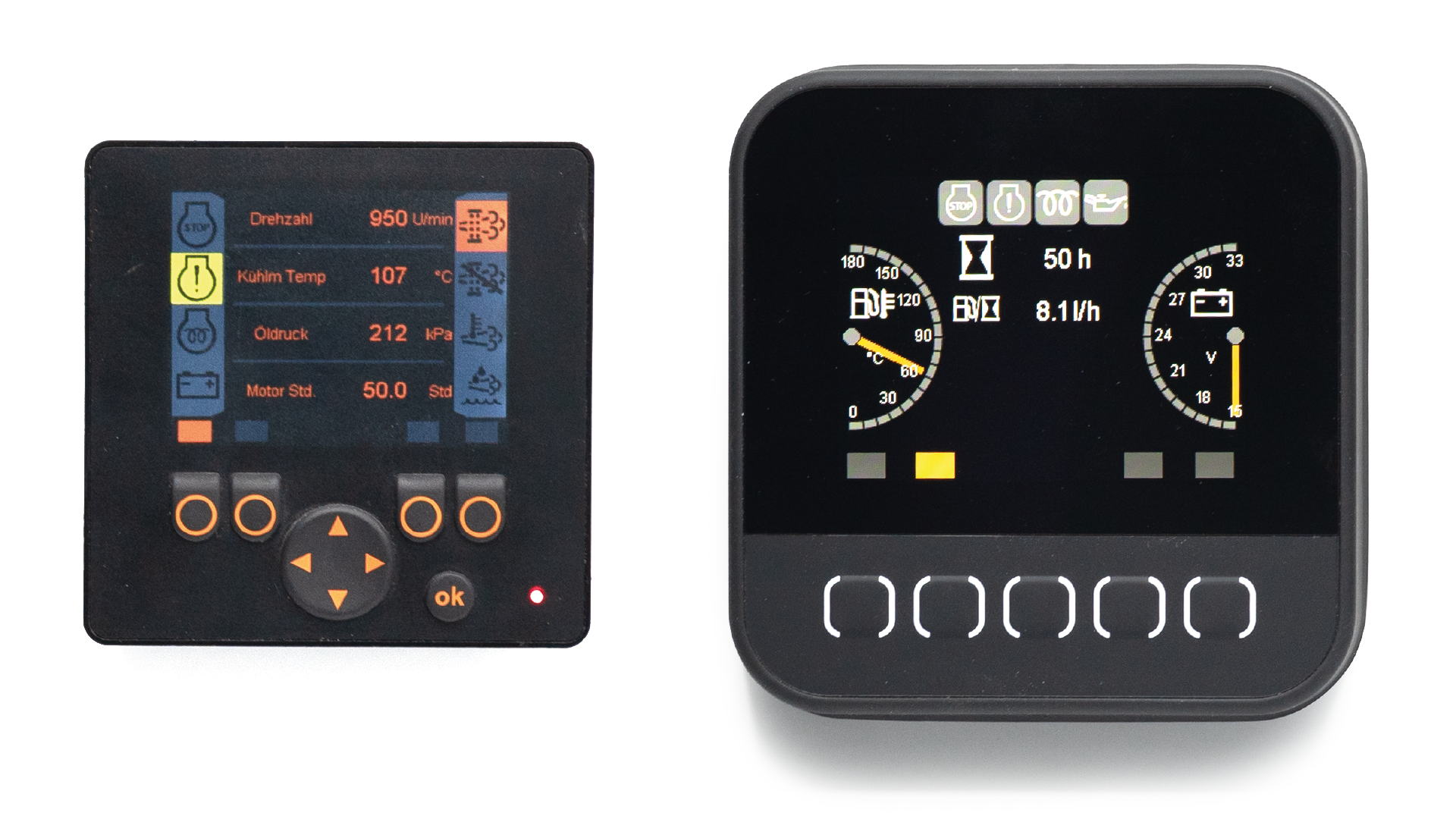

EngineMonitorMini

Der EngineMonitorMini bietet als Basisversion der Reihe eine übersichtliche Darstellung von gängigen Informationen nach dem SAE J1939 Standard. So werden auf drei verschiedenen Seiten zahlreiche vom Motor gesendete CAN-Botschaften, wie z.B. Motordrehzahl, Öldruck, Batteriespannung etc. angezeigt. Die integrierte Fehler-Diagnose auf der vierten Seite erleichtert das Auffinden von etwaigen Fehlern am Motor, z.B. Drahtbruch Drehzahl-Sensor.

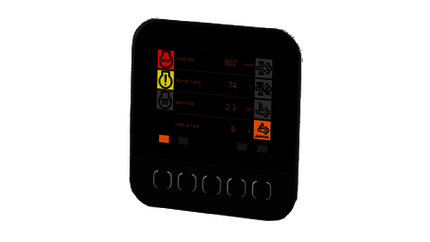

EngineMonitorPlus

Der EngineMonitorPlus basiert auf denselben Displaytypen wie der EngineMonitorMini, ist aber im Gegensatz zur Basisvariante komplett frei konfigurierbar. Mehrsprachigkeit, Wartungserinnerungen, eine einfache Konfiguration direkt über  das Display ohne PC und ein intuitives Bedienkonzept sind nur einige Features des EngineMonitorPlus. Die ausgewählten Motorwerte werden auf drei Seiten übersichtlich dargestellt, der Nutzer hat die Wahl zwischen mehreren Ansichten.

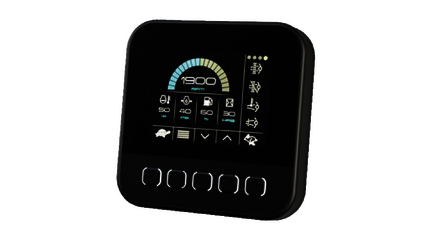

EngineMonitorMaxi

Der EngineMonitorMaxi ist ebenfalls ein vollständig konfigurierbares Anzeigedisplay für Industriemotore und ein äußerst leistungsstarkes und vielseitiges Produkt, geeignet für eine Vielzahl unterschiedlichster Anwendungsumgebungen. Das Grundgerät bildet das E050 von DSE, die Konfiguration erfolgt mittels einer kostenfreien PC-Software, mit der sämtliche Anzeigeseiten und CAN-Signale parametriert werden können.

Welcher EngineMonitor ist passend für Sie?

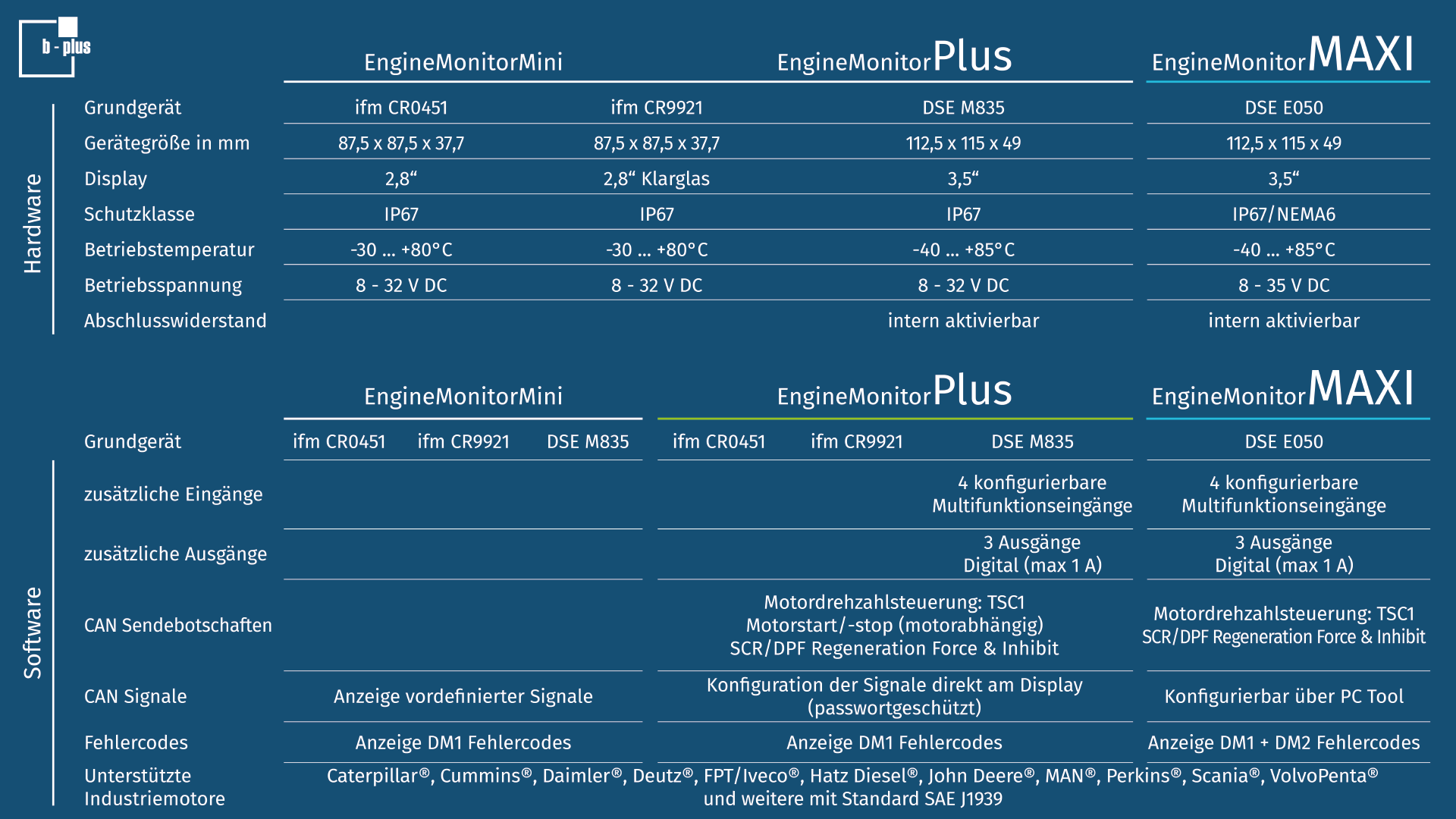

Software- und Gerätevarianten

EngineMonitorMini

7747

EngineMonitorPlus

7745

EngineMonitorMaxi

7746

Grundgeräte

ifm CR0451

ifm CR9921

DSE M835

ifm CR0451

ifm CR9921

DSE M835

DSE E050

Gerätegröße in mm

ifm: 87,5 x 87,5 x 37,7

DSE: 112,5 x 115 x 49

ifm: 87,5 x 87,5 x 37,7

DSE: 112,5 x 115 x 49

112,5 x 115 x 49

Display

ifm CR0451: 2,8"

ifm CR9921: 2,8" Klarglas

DSE M385: 3,5"

ifm CR0451: 2,8"

ifm CR9921: 2,8" Klarglas

DSE M385: 3,5"

3,5"

Schutzklasse

IP67

IP67

IP67/NEMA6

Betriebstemperatur

ifm: -30 ... +80°C

DSE: -40 ... +85°C

ifm: -30 ... +80°C

DSE: -40 ... +85°C

-40 ... +85°C

Betriebsspannung

8 - 32 V DC

8 - 32 V DC

8 - 35 V DC

Abschlusswiderstand

ifm: -

DSE: intern aktivierbar

ifm: -

DSE: intern aktivierbar

intern aktivierbar

Zusätzliche Eingänge

ifm: -

DSE: 4 konfigurierbare Multifunktionseingänge

4 konfigurierbare

Multifunktionseingänge

Zusätzliche Ausgänge

ifm: -

DSE: 3 Ausgänge Digital (max. 1 A)

3 Ausgänge

Digital (max. 1 A)

CAN Sendebotschaften

Motordrehzahlsteuerung: TSC1

Motorstart/-stop (motorabhängig)

SCR/DPF Regeneration Force & Inhibit

Motordrehzahlsteuerung: TSC1

SCR/DPF Regeneration Force & Inhibit

CAN Signale

Anzeige vordefinierter Signale

Konfiguration der Signale direkt am Display
(passwortgeschützt)

Konfigurierbar über PC-Tool

Fehlercodes

Anzeige DM1 Fehlercodes

Anzeige DM1 Fehlercodes

Anzeige DM1 + DM2 Fehlercodes

Unterstützte Industriemotoren

Caterpillar®, Cummins®, Daimler®,

Deutz®, FPT/Iveco®, Hatz Diesel®,

John Deere®, MAN®, Perkins®, Scania®,

VolvoPenta® und weitere mit Standard SAE J1939

Caterpillar®, Cummins®, Daimler®,

Deutz®, FPT/Iveco®, Hatz Diesel®,

John Deere®, MAN®, Perkins®, Scania®,

VolvoPenta® und weitere mit Standard SAE J1939

Caterpillar®, Cummins®, Daimler®,

Deutz®, FPT/Iveco®, Hatz Diesel®,

John Deere®, MAN®, Perkins®, Scania®,

VolvoPenta® und weitere mit Standard SAE J1939

get more info on the
EngineMonitorMini
get more info on the
EngineMonitorPlus
get more info on the
EngineMonitorMaxi
EngineMonitorPlus

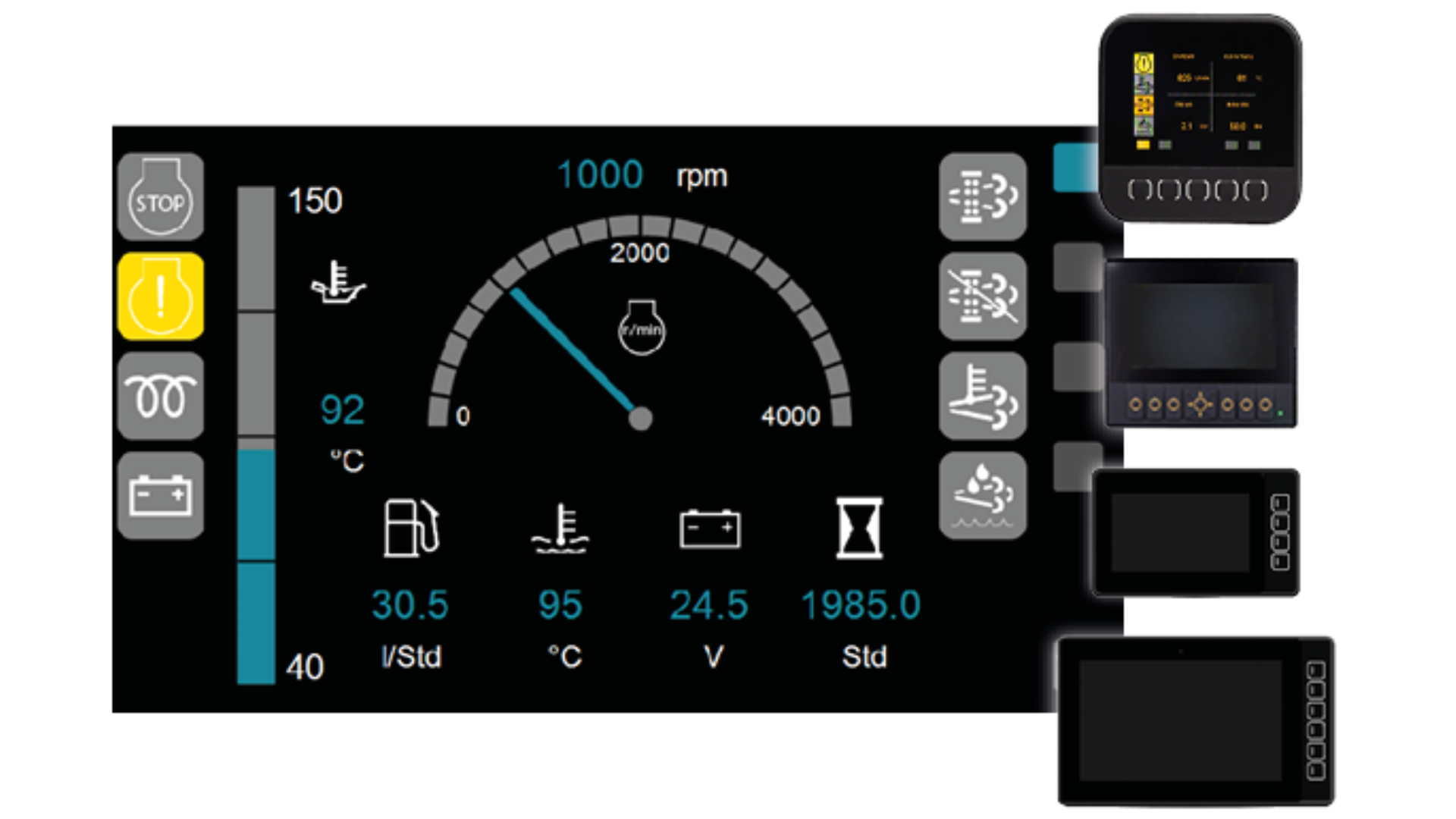

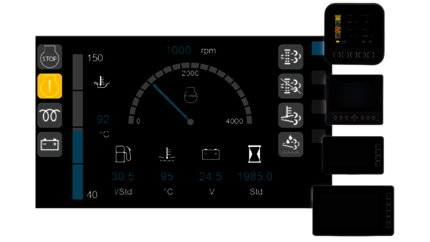

Mehrsprachigkeit, Wartungserinnerungen, eine einfache Konfiguration direkt über  das Display ohne PC und ein intuitives Bedienkonzept sind nur einige Features des EngineMonitorPlus. Die ausgewählten Motorwerte werden auf drei Seiten übersichtlich dargestellt, der Nutzer hat die Wahl zwischen mehreren Ansichten. In der Variante „Einquadrantenansicht“ können mehrere Werte manuell durchgeschaltet oder zeitabhängig rolliert werden, in der Variante „Mehrquadrantenansicht“ können vier Werte gleichzeitig angezeigt werden. Des Weiteren steht eine Zeilendarstellung zur Verfügung.

EngineMonitorMaxi

Die Konfiguration erfolgt mittels einer kostenfreien PC Software. Alle Anzeigeseiten und CAN Signale können mit der Software parametriert werden.
Der Startbildschirm kann mit einem eigenen Logo versehen werden. Während des Betriebs kann der Displayhintergrund in Hell-Dunkel-Modus umgeschaltet werden.





Vervollständigen Sie Ihr Setup

Bestellinformationen

Bestellinformationen EngineMonitorMini



Bestellinformation Bestellnummer Beschreibung
EngineMonitorMini B12200-EMM-001-0451 Anzeigegerät für Industriemotoren mit J1939 Schnittstelle
Kabelsätze auf Anfrage Motorspezifische Kabelsätze
get more info on EngineMonitorMini
Bestellinformationen EngineMonitorPlus



Bestellinformation Bestellnummer Beschreibung
EngineMonitorPlus (ifm CR0451) B12300-EMP-101-0451 EngineMonitorPlus T4f/StageV (auf ifm CR0451)
EngineMonitorPlus (ifm CR9221)  B12300-EMP-101-9221 EngineMonitorPlus T4f/StageV (auf ifm CR9221)
Anschluss B12090-CPS-002-0500 M12 Kabeldose gewinkelt, 500 cm,
4polige CAN-Leitung mit 120 Ohm Widerstand (weitere Längen verfügbar)
Montagerahmen 4000333 Montagerahmen für flachen Fronttafel-Einbau (EC0403)
RAM-Mount Halter 4000334 RAM-Mount Set 1“ (EC0405)



Bestellinformation Bestellnummer Beschreibung
EngineMonitorPlus (DSE M835) B12300-EMP-101-M835 EngineMonitorPlus T4f/StageV (auf DSE M835)
Anschluss 4001954

Stecker inkl. Pins
DEUTSCH DT16-A, 18Pin

RAM-Mount Halter 4001951 RAM Mount + Adapter Cover M835
get more info on EngineMonitorPlus
Bestellinformationen EngineMonitorMaxi



Bestellinformation Bestellnummer Beschreibung
EngineMonitorMaxi B12900-EMA-001-E050 EngineMonitorMaxi T4f/StageV
Anschlussstecker 4001954 DEUTSCH DT 16-A, 18 pin
RAM-Mount Halter 4001951 RAM-Mount + Adapter Cover
get more info on EngineMonitorMaxi





Für weitere Informationen wenden Sie sich an unsere Produktexperten

Datenblatt EngineMonitorMini

Datenblatt EngineMonitorPlus

Datenblatt EngineMonitorMaxi

Infoanfrage

Infoanfrage

Infoanfrage
