Data-Center Performance
SmartNIC-, RDMA- und PCIe-Technologie für hohe Bandbreite und niedrigste Latenz.
Designed for ADAS/AD HiL Systems
Simulation Data Bridge & Inject Station SDBI
Data-Center-Technologie für skalierbare, hochperformante Dateneinspeisung in Hardware-in-the-Loop-Umgebungen. Konfigurierbare Interfaces und synchronisierte Ausgabekanäle ermöglichen präzise und reproduzierbare Validierung komplexer ADAS/AD-Systeme.
bis zu 4 × 200 Gbit/s
RDMA & SmartNIC
Open & Closed Loop
PCIe 4/5
Vorteile
High-Performance Injection für flexible HiL-Szenarien
Die SDBI Station arbeitet als autonomer Player für kontinuierliches Replay oder als simulationsintegriertes Inject Device. Remote-Funktionen, Automation und eine offene API unterstützen die schnelle Integration in bestehende Frameworks und Validierungspipelines.
Replay & Inject
Standalone- und Slave-Betrieb für kontinuierliches Replay sowie simulationsbasierte Einspeisung.
Flexibel konfigurierbar
SerDes-, CAN(FD)-, Automotive-Ethernet- und kundenspezifische Erweiterungen.
Wiederverwendbar
Bestehende Simulationshardware und -software über Anwendungen und Projekte hinweg weiterverwenden.
Betriebsarten
Ein System für Replay und simulationsintegrierte Einspeisung
Standalone Player
Die SDBI Station spielt konfigurierte Eingangsdaten autonom und kontinuierlich ab. Ergebnisse können automatisiert aufgezeichnet und lokal oder in angebundene Datenumgebungen übertragen werden.
- kontinuierliches Raw-Data-Replay
- automatisierte HiL-Läufe
- Remote-Diagnose und Konfiguration
Simulation Integrated Inject Device
Über die offene API wird die SDBI Station in bestehende Simulationsframeworks eingebunden und übernimmt die echtzeitnahe Einspeisung synchronisierter Datenströme in das DUT.
- Open- und Closed-Loop-Betrieb
- mehrere Simulation Feeds gleichzeitig
- Beispielcode für schnelle Integration
Systemarchitektur
Simulation, Data-Center-Infrastruktur und DUT verbunden
Die SDBI Station verbindet die Simulations- und Rechenumgebung über Hochgeschwindigkeits-Ethernet und RDMA mit dem Device under Test. SerDes-Ausgänge übertragen die Daten an das DUT; dessen Reaktion kann anschließend visualisiert und ausgewertet werden.
Beispielhafter Aufbau mit NVIDIA RTX, PCIe, Mellanox ConnectX, 100G/400G Ethernet, RDMA, PCIe-Backplane und GMSL2-Anbindung.
Highlights
Für datenintensive ADAS/AD-Validierung ausgelegt
- Bandbreite bis zu 4 × 200 Gbit/s pro Einheit
- Niedrigste Latenz durch RDMA-Technologie
- Data-Center-Technologie auf Basis von PCIe 4/5
- Bis zu 18 PCIe-Steckplätze im Chassis
- SerDes-Interfaces wie FPD-Link und GMSL
- CAN(FD) und Automotive Ethernet
- Protokollstacks für SOME/IP, UDS und XCP
- Unterstützung von MDF4 und PCAP/PCAPNG
- Zeitsynchronisation über gPTP und IEEE 802.1AS
- Realtime Imager Emulation
- Mehrere Simulation Feeds gleichzeitig
- Automation, Remote Control und offene API

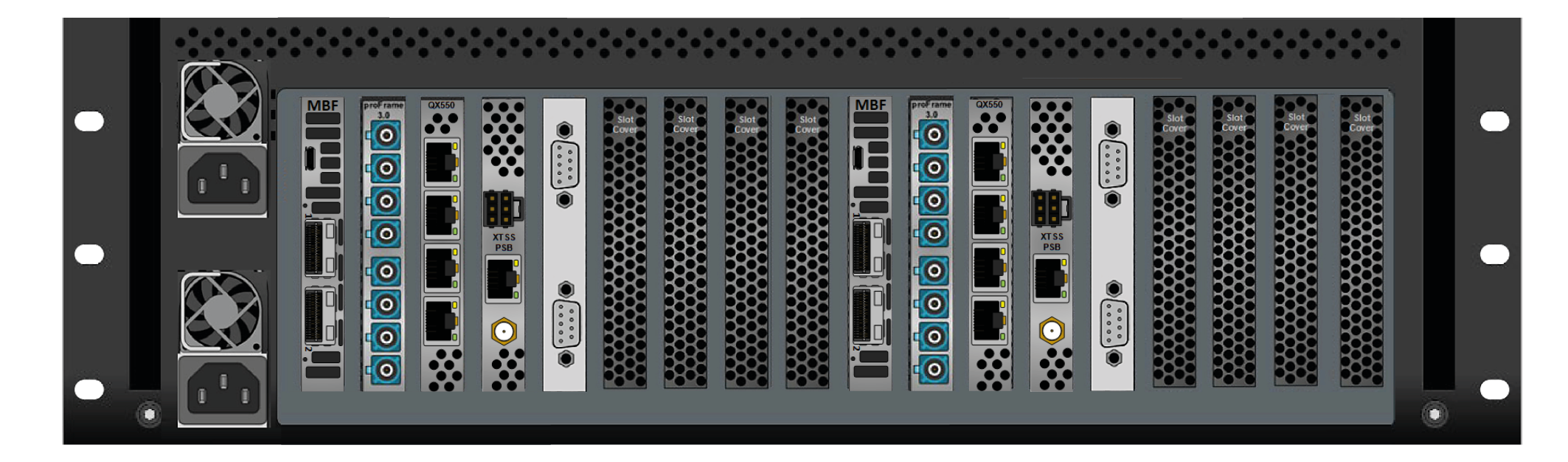

Technische Basis
Konfigurierbare Inject Docks in einer skalierbaren 19-Zoll-Plattform
Inject Dock - Basiskonfiguration
- System16× ARM Cortex-A78, 32 GB DDR5 ECC, 40 GB pSLC eMMC
- LAN Uplink2/4 × 200 Gbit/s, Dual-Port QSFP112
- InterfacesSerDes, 4× CAN(FD), 4× 10GBASE-T oder Automotive Ethernet
- Erweiterung4 freie Slots für kundenspezifische Erweiterungen
- Time Sync802.1AS / IEEE 1588 kompatibel, XTSS
- OSLinux
Chassis
- Inject Docks2 unabhängige Inject Docks
- Backplanes2× PCIe 4.0 oder PCIe 5.0 Backplanes
- ManagementBMC Management Port, Redfish-kompatibel, IPMI Monitoring
- PowerDual redundant 1600 W
- Mechanik4U, 19-Zoll Rackmount
- Betrieb0 °C bis +50 °C, IP20
Teil der b-plus HiL Solution
Hardware, Software und Engineering als Gesamtlösung
Die SDBI Station bildet die zentrale Hardware für hochperformante Dateneinspeisung. In der vollständigen HiL Solution wird sie mit Replay Software, DUT Handling, Automation und End-to-End Engineering kombiniert.
