Die KeypadModule sind Schaltmodule mit SAE J1939 Schnittstelle. Mit ihrem modularen Aufbau und ihrer Ausrichtung für den Einsatz in rauer Umgebung mit einer Schutzart IP68 perfekt für den Einbau in mobilen Applikationen geeignet.
Key Features
Langer Lebenszyklus 1 Mio. Schaltzyklen
4 verschiedenfarbige LEDs zur Darstellung von Zuständen
Dimmbare Hintergrundbeleuchtung
Immun gegen SAE J1455 und J1113 Stromstörungen
Technische Daten
Hardware-Spezifikation
Protokoll: SAE J1939 (intern LIN2.0)
Lebensdauer: Bis 1 Million Schaltzyklen
Erweiterung: Bis zu 7 Erweiterungsmodule für bis zu 24 Wippen
Schutzart: IP68
Betriebstemperatur: -40 bis +85°C
Betriebsspannung: 9 - 32 V DC
Bestellinformation
Name
Order-no.
Description

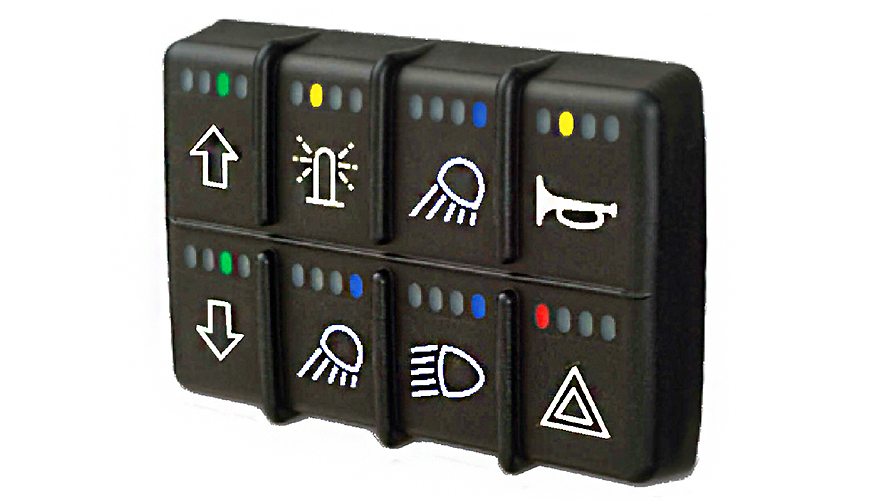

KeypadModulMaster 8 Tasten
B12500-KMM-001-2Z4T
Tastenmodul (2 Zeilen mit je 4 Tasten) Master für Anschluss an CAN (J1939) mit LIN Anschluss für SwitchModulExpansion, IP68, 1 000 000 Cycles, -40..+85°C, 9..32 V DC

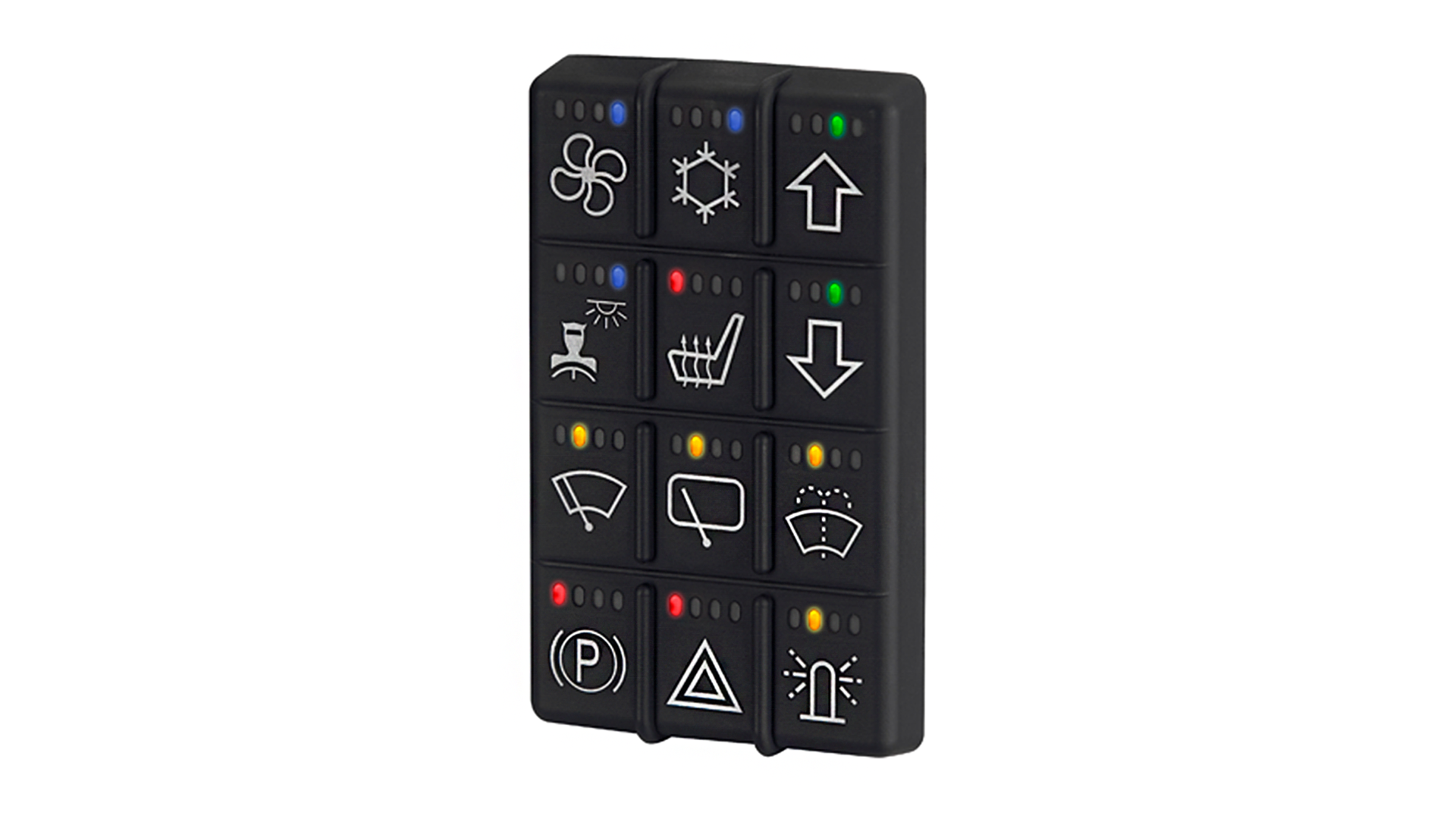

KeypadModulMaster 12 Tasten
B12500-KMM-001-4Z3T
Tastenmodul (4 Zeilen mit je 3 Tasten) Master für Anschluss an CAN (J1939) mit LIN Anschluss für SwitchModulExpansion, IP68, 1 000 000 Cycles, -40..+85°C, 9..32 V DC

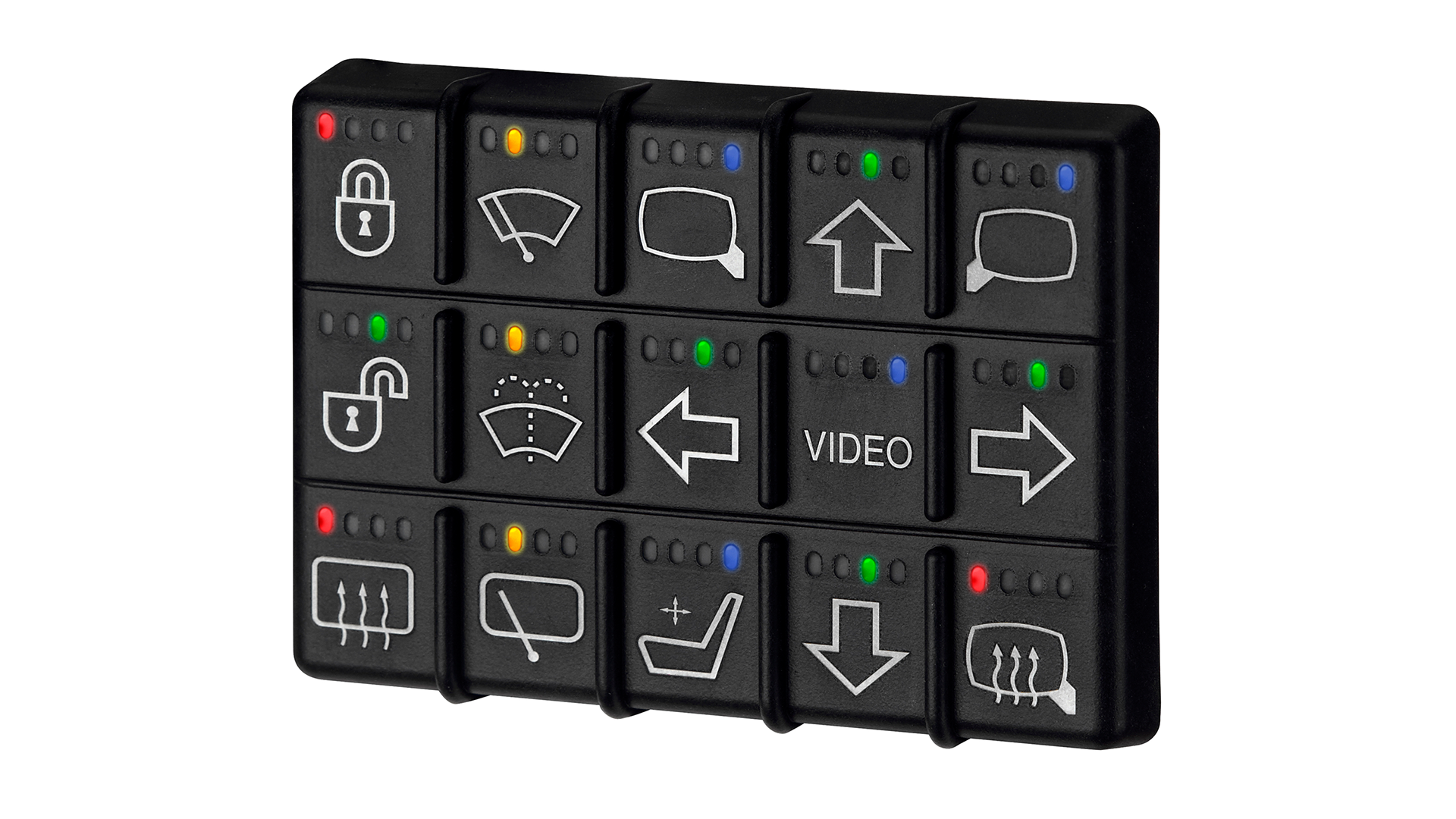

KeypadModulMaster 15 Tasten
B12500-KMM-001-3Z5T
Tastenmodul (3 Zeilen mit je 5 Tasten) Master für Anschluss an CAN (J1939) mit LIN Anschluss für SwitchModulExpansion, IP68, 1 000 000 Cycles, -40..+85°C, 9..32 V DC
KeypadModulSupply 2m
B12504-KMS-100-2000
Kabelsatz Spannungsversorgung und CAN-Bus für KeyPadModulMaster, Länge: 2 m
