b-ISOBUS Cable

ISOBUS Leitung

Diese Leitung ist die optimale Anschlussleitung für ISOBUS Anbaugeräte.

Sie eignet sich für die Kommunikation und auch die Versorgung der Elektrik/Elektronik am Anbaugerät.

Beschreibung

Technische Daten

Technische Daten

Strombelastbarkeit: 6 / 10 / 16mm²: 25 / 35 / 60 A bei 40°C; 2,5mm²: 15 A bei 40°C; 0,5mm²: 5 A bei 40°C
Schutzart: IP 67, im gesteckten Zustand
Umgebungstemperatur Stecker: -40°C ... +85°C
Umgebungstemperatur Leitung: fest -40°C ... +85°C; bewegt -20°C ... +85°C
Steckzyklen: >100
Anschlussquerschnitt: 2 x 6/ 10 / 16mm²; 2 x 2,5mm²; 4 x 0,5mm²
Gehäuse: Deutsch HDP26-24-91SE-L015, schwarz

Werkstoffe

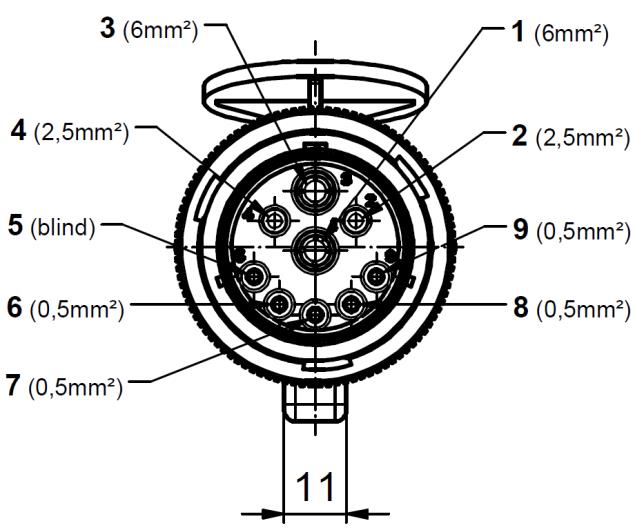

PIN	Kontakt	Aderquerschnitt	Aderfarbe	Name
1	A	6 / 10 / 16 mm²	Schwarz	GND
2	B	2,5 mm²	Schwarz	ECU_GND
3	A	6 / 10 / 16 mm²	Rot	PWR
4	B	2,5 mm²	Rot	ECU_PWR
5	C	n.c.		TBC_DIS
6	C	0,5 mm²	Rot	TBC_PWR
7	C	0,5 mm²	Schwarz	TBC_RTN
8	C	0,5 mm²	Gelb	CAN_H
9	C	0,5 mm²	Grün	CAN_L

Bestellinformation

Name	Beschreibung
B12093-ISO-001-0500	ISOBUS-Anschlussleitung - Buchse 5m TPE-U(PUR) (4x0,5 / 2x2,5 / 2x6.0mm²) offenes Ende
B12093-ISO-001-1000	ISOBUS-Anschlussleitung - Buchse 10m TPE-U(PUR) (4x0,5 / 2x2,5 / 2x6.0mm²) offenes Ende
B12093-ISO-011-0500	ISOBUS-Anschlussleitung - Buchse 5m TPE-U(PUR) (4x0,5 / 2x2,5 / 2x10.0mm²) offenes Ende
B12093-ISO-011-1000	ISOBUS-Anschlussleitung - Buchse 10m TPE-U(PUR) (4x0,5 / 2x2,5 / 2x10.0mm²) offenes Ende
B12093-ISO-0Z1–XXXX	X Kabellänge in cm - Z Querschnitt der Powerlitzen (0 = 2x6.0mm² - Standard, 1 = 2x10.0mm², 2 = 2x16mm²)
