b-ISOBUS IO Gateway

Kompaktes ISOBUS IO Gateway


Das b-ISOBUS IO Gateway bietet eine einfache Möglichkeit landwirtschaftliche Geräte in die ISOBUS-Welt zu bringen.

Erwerben Sie unsere Produkte direkt bei

EMDS


b-ISOBUS AUX-N Gateway
Zum Produkt

b-ISOBUS IO Gateway
Zum Produkt

GRANIT


b-ISOBUS IO Gateway
Zum Produkt

KRAMP


b-ISOBUS IO Gateway
Zum Produkt

Prillinger


b-ISOBUS IO Gateway
Zum Produkt

    • Das Gateway verfügt über 5 frei parametrierbare Eingänge und 6 parametrierbare Ausgänge. Das Gateway stellt die gesamte Virtual Terminal-Client-Funktionalität sowie die AUX-N-Funktionalität zur Verfügung. Optional wird auch die TaskController Funktionalität inklusive Section Control (bis zu 6 Teilbreiten) unterstützt. Zusätzlich kann b-ISOBUS IO Gateway mit bis zu 3 Slave Modulen erweitert werden, wobei jeder Slave 6 Ausgänge / Teilbreiten verarbeiten kann. Daher ist eine Regelung von bis zu 24 Teilbreiten möglich.

        • Betriebstemperatur: -40 … +85°C
        • Schutz Klasse: IP54
        • Gewicht: 0,220 kg
        • Qualifikation: CE / E-Zulassung
        • Maße: 71 x 73 x 32 mm (BxHxL)
        • Gehäuse: Aluminum, schwarz eloxiert
        • Befestigung: Doppel-KFZ-Relais, 2x 9-polig / Rückseite 2x M3 Innengewinde / Optional: Klemmbefestigung für Hutschiene 35mm
        • Bus Schnittstellen: 1 CAN-Bus nach ISO11783 ISOBUS
        • Versorgungsspannung: 8 ... 32 V DC
        • Eingänge: 5 parametrierbare Eingänge: Digital high/low schaltend, Spannung 0...10V/0...32V, Strom 0...20mA, Frequenz <30kHz
        • Ausgänge:
          • 6 parametrierbare Ausgänge (je max. 4A): Digital high/low schaltend, PWM/PWM stromgeregelt
          • Bis zu 24 Ausgänge mit 3 Slave Modulen möglich

      • Die Konfiguration der Ein-und Ausgänge kann direkt am Terminal vorgenommen werden.

        Dabei unterstützt jeder Eingang folgende Konfiguration:

        • Spannungsmessung 0-10V / 0-32V
        • Strommessung 0-20mA
        • Digital high / low schaltend
        • Frequenz <30kHz

        Die Ausgänge können folgendermaßen verwendet werden:

        • PWM
        • PWM stromgesteuert
        • Digital high / low schaltend

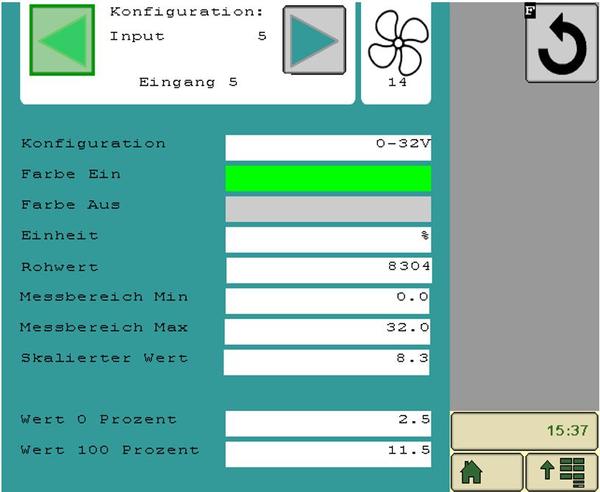

        Konfigurations Maske bei einem Eingang

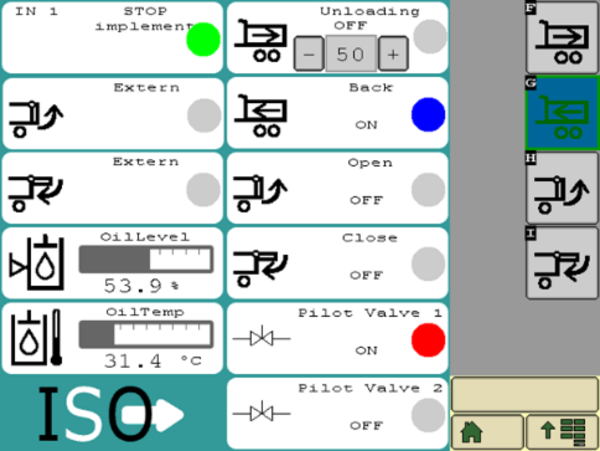

        Haupt-Maske bei einem Virtual Terminal

      • b-ISOBUS IO Gateway CAN Slave



        b-CANCubeMini Carrier 01

        b-CANCubeMini Carrier 02

        b-CANCubeMini Carrier 03

        b-CANCubeMini Carrier 04

        b-CANCubeMini Housing H100

        b-CANCubeMini Housing H400

        b-CANCubeMini Housing H430 - DEUTSCH openings

        b-CANCubeMini Housing H420 - Icotek opening

      • NameBestellnummer
        b-ISOBUS IO GatewayB20100-CCM-001-IGIO
        b-ISOBUS IO Gateway TaskController incl. Section ControlB20100-CCM-011-IGIO
        b-ISOBUS IO Gateway CAN SlaveB20100-CCM-001-IGSL
        b-CANCubeMini-RelaismountsetB20100-CCM-000-M110
        b-CANCubeMini-RailmountsetB20100-CCM-000-M130

        Carrierboards
        (B011: 1 Gateway, B012: +1Slave, B013: +2Slaves, B014: +3Slaves)

        		B20100-CCM-000-B01x

        Housing
        (H100: for Carrier B011, H400: for Carrier B012-B014)

        B20100-CCM-000-Hx00

        b-ISOBUS Cable, 5m (4x0,5/2x2,5/2x6,0mm2)

        		B12093-ISO-001-0500
        b-ISOBUS IO Gateway CAN SlaveB20100-CCM-001-IGSL
        b-CANCubeMini Carrier 01B20100-CCM-000-B011
        b-CANCubeMini Carrier 02B20100-CCM-000-B012
        b-CANCubeMini Carrier 03B20100-CCM-000-B013
        b-CANCubeMini Carrier 04B20100-CCM-000-B014
        b-CANCubeMini Housing H100B20100-CCM-000-H100
        b-CANCubeMini Housing H400B20100-CCM-000-H400
        b-CANCubeMini Housing H430 - DEUTSCH openingsB20100-CCM-000-H410

        b-CANCubeMini Housing H420 - Icotek opening

        		B20100-CCM-000-H420
