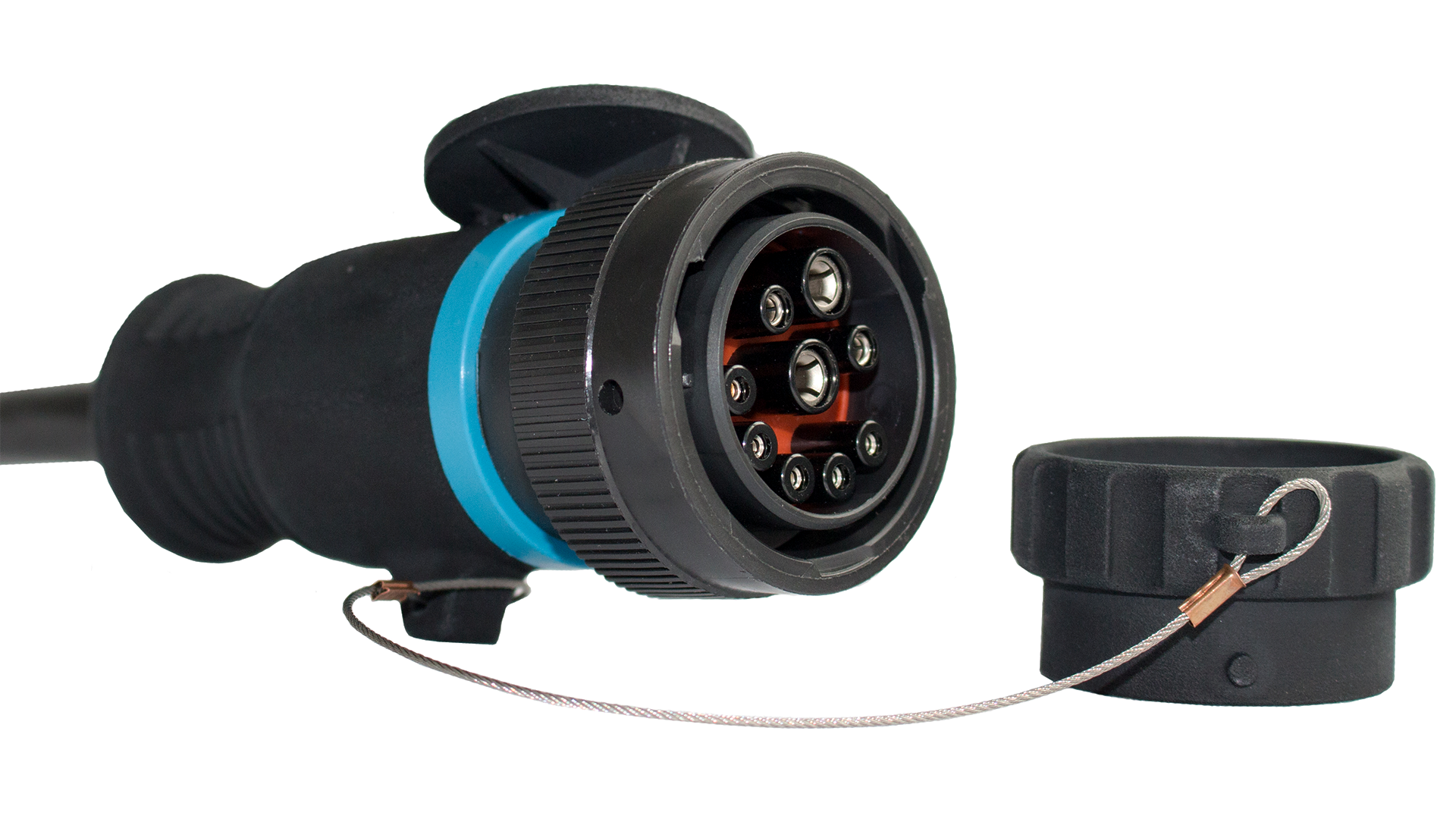

b-ISOBUS Cable

ISOBUS Leitung

Diese Leitung ist die optimale Anschlussleitung für ISOBUS Anbaugeräte.

Sie eignet sich für die Kommunikation und auch die Versorgung der Elektronik am Anbaugerät.

Beschreibung

Technische Daten

Technische Daten

Strombelastbarkeit: 2,5 / 6 / 10mm²: 15 / 25 / 35 A bei 40°C; 2,5mm²: 15 A bei 40°C; 0,5mm²: 5 A bei 40°C
Schutzart: IP 67, im gesteckten Zustand
Umgebungstemperatur Stecker: -40°C ... +85°C
Umgebungstemperatur Leitung: fest -40°C ... +85°C; bewegt -20°C ... +85°C
Steckzyklen: >100
Anschlussquerschnitt: 2 x 2,5/6/10mm²; 2 x 2,5mm²; 4 x 0,5mm²
Gehäuse: Deutsch HDP26-24-91SE-L015, schwarz

Werkstoffe

PIN	Kontakt	Aderquerschnitt	Aderfarbe	Name
1	A	2,5 / 6 / 10 mm²	Black	GND
2	B	2,5 mm²	Black	ECU_GND
3	A	2,5 / 6 / 10 mm²	Red	PWR
4	B	2,5 mm²	Red	ECU_PWR
5	C	n.c.		TBC_DIS
6	C	0,5 mm²	Red	TBC_PWR
7	C	0,5 mm²	Black	TBC_RTN
8	C	0,5 mm²	Yellow	CAN_H
9	C	0,5 mm²	Green	CAN_L

Bestellinformation

Name	Beschreibung
B12093-ISO-001-0500	ISOBUS-Anschlussleitung - Buchse 5m TPE-U(PUR) (4x0,5 / 2x2,5 / 2x6.0mm²) offenes Ende
B12093-ISO-001-1000	ISOBUS-Anschlussleitung - Buchse 10m TPE-U(PUR) (4x0,5 / 2x2,5 / 2x6.0mm²) offenes Ende
B12093-ISO-011-0500	ISOBUS-Anschlussleitung - Buchse 5m TPE-U(PUR) (4x0,5 / 2x2,5 / 2x10.0mm²) offenes Ende
B12093-ISO-011-1000	ISOBUS-Anschlussleitung - Buchse 10m TPE-U(PUR) (4x0,5 / 2x2,5 / 2x10.0mm²) offenes Ende
B12093-ISO-0Z1–XXXX	X Kabellänge in cm - Z Querschnitt der Powerlitzen (0 = 2x6.0mm² - Standard, 1 = 2x10.0mm², 3 = 2x2.5mm²)
