Wenn es um die Automatisierung von mobilen Arbeitsmaschinen geht, ist die Verwendung von intelligenten Steuerungselementen unabdingbar. Unsere Steuerungen sind speziell für den Einsatz unter erschwerten Bedingungen ausgelegt und verfügen über entsprechende Zulassungen für den jeweiligen Einsatzbereich. Unser Portfolio reicht von kompakten Kleinsteuerungen der b-CANCube Produktfamilie aus unserem Hause, bis hin zu frei programmierbaren und leistungsstarken Steuerungen unserer Partner. Dank unserer langjährigen Erfahrung als Systemintegratoren haben wir tiefgehendes Fachwissen über Buskommunikationen wie ISOBUS, J1939, CANopen und CAN. So können wir sicherstellen, dass Sie immer die passende Steuerung für Ihr Projekt finden.
Durch eine eigene Lagerhaltung auch von Handelspartnerhardware wie z.B. ifm electronic CR0403, CR0451 etc., Topcon OPUS A3, uvm. sind wir in der Lage zeitnah, kommisionsbezogen und auch mit Software vorgeflashte Artikel direkt zu liefern.
Gerne implementieren wir diese in individuelle Entwicklungen nach Ihren spezifischen Anforderungen.
Mobile Steuerungen
Key Features
CAN-Bus Kleinststeuerung mit RS232
Leistungsfähige Klein-Steuerung für mobile Maschinen
Leistungsfähige Klein-Steuerung für mobile Maschinen
Leistungsfähige Klein-Steuerung für mobile Maschinen
Leistungsfähige Klein-Steuerung für mobile Maschinen
Wir bieten Ihnen als Systemintegrator verschiedenste Steuerungen der Hersteller ifm electronic und TTControl/HYDAC.
Bitte kontaktieren Sie Ihren Ansprechpartner oder nutzen Sie unser Kontaktformular.
b-CANCubeNano und b-CANCubeMicro
Technische Daten
b-CANCubeNano
|
b-CANCubeMicro
|
|
|---|---|---|
Ein-/Ausgänge |
2 |
5 |
Eingänge |
Digital Lowside (für positive Gebersignale) Frequenzmessung 1 Hz - 800 kHZ |
4 Eingänge, parametrierbar als - Spannungsmesseingänge 0-32V 12bit Auflösung, Genauigkeit 3% FS, Innenwiderstand 114kOhm - Digital – Low-Side (Plus Signal Auswertung) Innenwiderstand 114kOhm |
Ausgänge |
Digital Highside max. 2 A (schaltet Versorgungsspannung) |
1 Ausgang - Digital High-Side (Plus schaltend), z.B. für Sensorversorgung (max. 1,5A) Schutz vor Kurzschluss, Überstrom und Übertemperatur |
Max. Strom pro Ausgang |
max. 2 A |
max. 1,5 A |
Betriebstemperatur |
-40 … +85°C |
-40 … +85°C |
Schutzart |
IP 54 IP 65 mit optionalem Relaissockel |
IP65 |
Qualifizierung |
CE E-Zulassung |
CE E-Zulassung ECE-R10 AEF ISO 11783 |
Abmessungen |
50 x 30 x 30 mm |
104 x 29 x 72 mm |
Schnittstellen |
1 CAN-Bus (High-Speed) nach ISO 11898-2 11 und 29 bit Identifier 1 RS232 (Tx, Rx, Gnd) |
2 CAN-Bus (High-Speed) nach ISO 11898-2 |
Versorgungsspannung |
8 - 32 V DC |
8 - 32 V DC |
Prozessor |
16 bit PIC Microcontroller 40 MIPS |
CORTEX M4 32bit |
Speicher |
128 kB Flash 8 kB RAM 256 Byte EEPROM |
1,5 MB Flash 320 kB RAM 16 kB FRAM |
|
get more info on the
b-CANCubeNano |
get more info on the
b-CANCubeMicro |

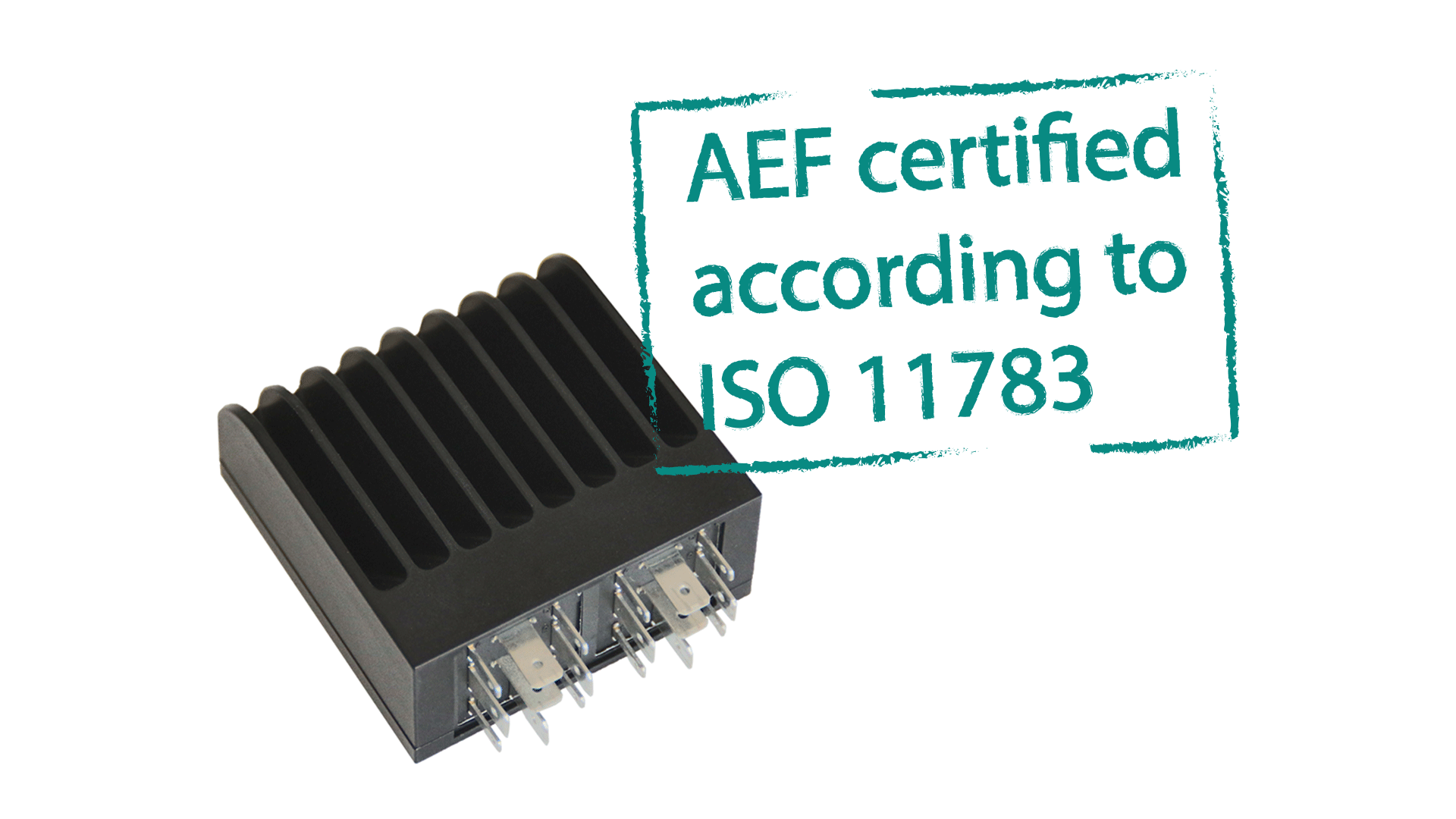

b-CANCubeMini Varianten
Technische Daten
b-CANCubeMini
|
b-CANCubeMini Sealed
|
b-CANCubeMini Sealed Plus
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ein-/Ausgänge |
11 |
12 |
20 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Eingänge |
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ausgänge |
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Max. Strom pro Ausgang |
max. 4 A pro Ausgang |
max. 2 A pro Ausgang |
max. 2A je Ausgang |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Betriebstemperatur |
-40 … +85°C |
-40 … +85°C |
-40 … +85°C |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schutzart |
IP 54 |
IP 67 IP 69k |
IP 67 / IP 69K |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Qualifizierung |
CE E-Zulassung AEF ISO 11783 |
CE E-Zulassung AEF ISO 11783 |
CE Zulassung |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Abmessungen |
71 x 73 x 32 mm |
128 x 94 x 41 mm |
128 x 94 x 41 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schnittstellen |
2 CAN-Bus (High-Speed) nach ISO 11898-2 |
3 CAN-Bus (High-Speed) nach ISO 11898-2 2 serielle RS232 (RxD, TxD, GND) 1 RS485 (A, B) |
CAN-Bus (High-Speed) nach ISO 11898-2 2 Serielle RS232 (RxD, TxD, GND) 1 RS485 (A, B) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Versorgungsspannung |
8 - 32 V DC |
8 - 32 V DC |
8 - 32 V DC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Prozessor |
CORTEX M4 32 bit |
CORTEX M4 32bit, 100 MHz |
CORTEX M4 32bit, 100MHz |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Speicher |
1024 kB Flash 192 kB RAM 8 kB FRAM |
1,5 MB Flash 320 kB RAM 16 kB FRAM |
1,5MB Flash 320kB RAM 16kB FRAM |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
get more info on the
b-CANCubeMini |
get more info on the
b-CANCubeMini Sealed |
get more info on the
b-CANCubeMini Sealed Plus |
Vervollständigen Sie Ihr Setup
Bestellinformationen
| Bestellinformation | Bestellnummer |
| b-CANCubeNano | B20200-CCN-001-0001 |
| Relaismountset | B20200-CCN-000-M110 |
| Relaismountset Sealed IP65 | B20200-CCN-000-M130 |
| b-CANCubeNano Debug | B20200-CCN-002-0001 |
| Debug-Set | B20200-CCN-000-D100 |
| Bestellinformation | Bestellnummer | Beschreibung |
| b-CANCubeMicro | B20400-CMI-001-0001 | Kleinsteuerung mit 2 CAN-Schnittstellen |
| Bestellinformation | Bestellnummer |
| b-CANCubeMini | B20100-CCM-001-0001 |
| b-CANCubeMini-JTAG | B20100-CCM-002-0001 |
| b-CANCubeMini J1939-Slave | B20100-CCM-001-0002 |
| b-CANCubeMini CANopen-Slave | B20100-CCM-001-0003 |
| b-CANCubeMini-Starter-Set CAN+JTAG | B20100-CCM-002-S300 |
| Bestellinformation | Bestellnummer |
| b-CANCubeMini Sealed | B20300-CMS-001-0001 |
| b-CANCubeMini Connection-Set | B20300-CMS-000-C001 |
| b-CANCubeMini Sealed Starter-Set | B20300-CMS-001-S302 |
| Bestellinformation | Bestellnummer |
| b-CANCubeMini Sealed Plus | B20300-CMP-103-0001 |
| b-CANCubeMini Connection-Set | B20300-CMS-000-C003 |
