DIMMBoard DX86

SODIMM 144 Socket PC


DIMM PC

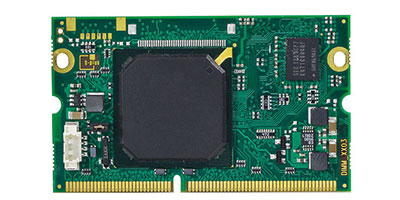

Das hochkompakte DIMMBoad DX86 in Kreditkartengröße mit gerade mal 68 x 40 mm ist das erste Computermodul, das den extrem energieeffizienten Vortex86DX Prozessor ohne eigenen Grafikcontroller integriert und so für headless Anwendungen als zentraler "Rechenknecht" wie geschaffen ist.

Bis auf wenige Details ist das Modul mit dem SODIMM 144 Pin Sockel der Kontron DIMM-PC® Modulspezifikation passform- und funktionskompatibel.

      • Hochkompaktes Embedded PC Modul in Kreditkartengröße
      • Kostenoptimiertes Design ohne Grafikcontroller als zentraler Rechenkern geeignet
      • Geringe Leistungsaufnahme im Bereich von ca. 3-4 Watt (@ 600 MHz)
      • Conformal Coating möglich
      • Passive Kühlung und entsprechend lüfterloses Design möglich (@ 600 MHz)
      • Nativer 16 Bit ISA Bus
      • Legacy Schnittstellen
      • SODIMM 144 Connector (DIMM-PC® kompatibel)
      • Langzeitverfügbarkeit von > 5 Jahren

    • Technische Daten

      • Prozessor: DMP Vortex86DX 32-Bit x86 SoC
      • SDRAM: 256/512 MByte DDRII on board @ 300 MHz
      • Cache: 16 kB I/D L1 Cache, 256 KB L2 Cache
      • Micro SD Sockel: On board Bootdevice
      • GPIOs: 2x TTL
      • LPT Interface: revision 1.0 compliant (DMA, Serial IRQ Support)
      • ISA Bus Interface: ISA 16-bit bus @ 8,33 MHz und 3,3 V / 5 V tolerant
      • Serielle Schnittstellen: 2x TTL (16C550 kompatibel) - 2x voll belegt
      • USB: 4x USB 1.1/2.0 Host (OHCI / EHCI 1.0)
      • Ethernet: 1x Fast Ethernet IEEE 802.3u 100 Base-T (R6040)
      • Abmessungen: 68 x 40 x 8 mm
      • Leistungsverbrauch: typ. 3 - 4 W @ 5 V / 600 MHz
      • Betriebstemperatur: 0 - 60°C / -40 - +70°C (ohne Kühlkörper)


      Feature Connectors

      • Harddisk (PATA) - 40 Pin (optional): 1x EIDE Kanal (PIO)
      • USB - 4 Pin

    • Beschreibung

      Das DIMMBoard DX86 ist bis auf wenige Details mit der DIMM-PC® Modulspezifikation passform- und funktionskompatibel. Das Kernstück bildet der Vortex86DX ein 27x27mm (581-Pin Ball BGA Package) großes SoC aus dem Hause DMP. Der Rechenkern verfügt über eine Floating Point Unit (FPU), ist ein x86 kompatibles Design und unterstützt Taktfrequenzen bis 1.0 GHz.

      Bei Taktungen bis 600 MHz ist ein vollständig passiv gekühlter Betrieb ohne Kühlkörper möglich, was einen äußerst geringen Bedarf an Bauraum zur Folge hat. Durch die niedrige Leistungsaufnahme und dem erweiterten Temperaturbereich ist das hier beschriebene System eine ideale Lösung für mobile Embedded Devices. Ein breites Portfolio von Peripherieschnittstellen und -funktionen eröffnet vielseitige Einsatzvariationen.

      Weiterhin steht eine umfangreiche Treiber und Softwareunterstützung für alle gängigen Embedded Betriebssysteme zur Verfügung was einen Umzug der Software von einem anderen x86 System sehr einfach gestaltet. Durch die Ausführung des OnBoard FLASH-Laufwerks als Micro-SD-Card Slot ist die Größe dieses Mediums frei nach den Bedürfnissen der Anwendung skalierbar beginnend bei 1 GB bis zu 16GB. Des Weiteren sind über je einen Feature Connector USB (4 Pin) und optional IDE (40 Pin) realisiert.

    • NameOrder-no.Description
      DIMMBoard DX86B13500-DIM-001-0001600 MHz, 256 MByte RAM
      DIMMBoard DX86 EXTB13500-DIM-001-0002600 MHz, 256 MByte SDRAM, -40°C - +70°C, µSD
      DIMMBoard DX86 IDEB13500-DIM-001-0003600 MHz, 256 MByte RAM, IDE
      DIMMBoard DX86 EXT IDEB13500-DIM-001-0004600 MHz, 256 MByte SDRAM, -40°C - +85°C, IDE


      DIMM-Carrier (Baseboard für das DIMMBoard DX86)
